铝蜂窝“三明治”板的相控阵C扫检测
分类:航空航天
发布日期: 2024.08.08
随着复合材料产业的发展,铝蜂窝板因其具有优异的强度重量比,高耐腐蚀和抗疲劳性能,广泛应用于航空航天、汽车工业等。在铝蜂窝板结构的制造或使用过程中,一些隐藏的缺陷若未及时发现,将会发展到临界尺寸从而导致整个结构的灾难性破坏。因此,定期对铝蜂窝板结构进行无损检测及评估,是保证设备安全稳定运行的重要环节!

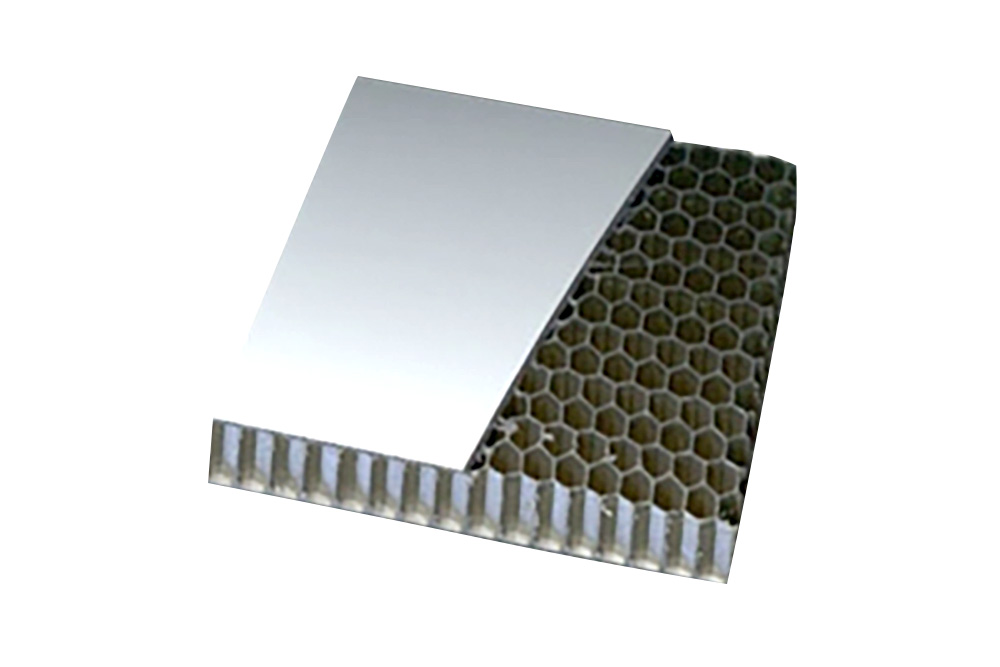

铝蜂窝板结构图
铝蜂窝“三明治”夹芯结构在C扫成像中呈现什么形状呢?
图1为正常铝蜂窝板,采用CTS-PA32相控阵检测仪,配合特殊定制的高频自聚焦探头,分别以全波、射频模式对该蜂窝板进行相控阵拼接C扫检测。

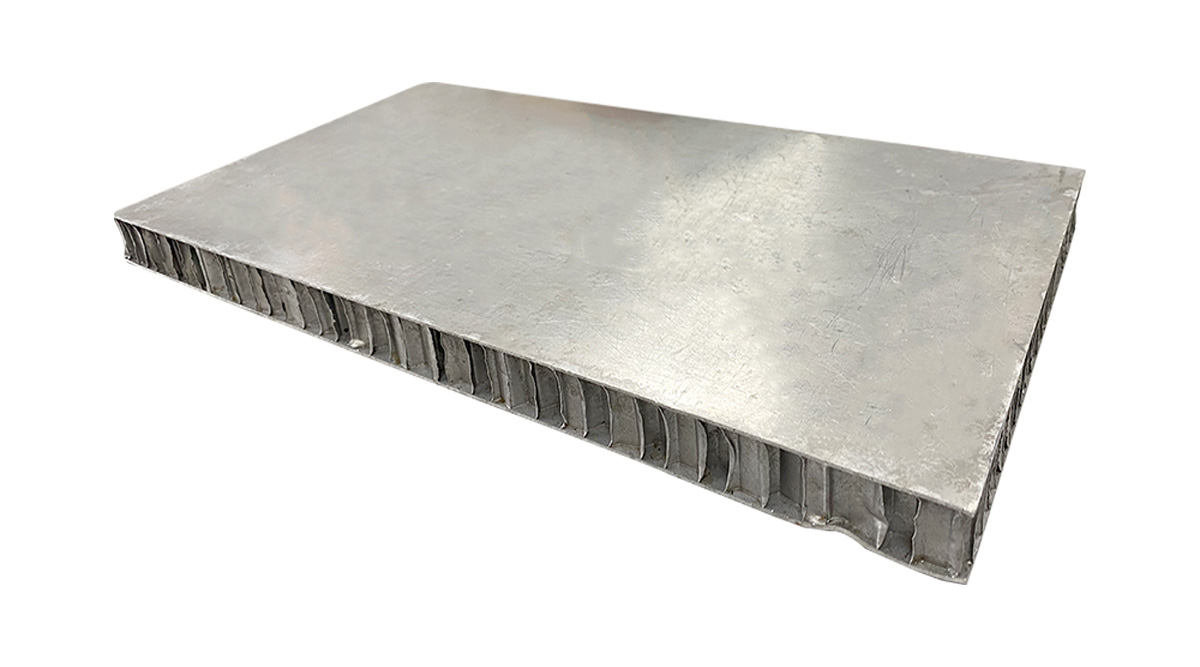

图1 正常铝蜂窝板实物图
正常铝蜂窝板C扫检测图(全波模式)
正常铝蜂窝板C扫检测图(射频模式)
以上图像都直观清晰地显示了铝蜂窝夹芯结构呈现出“品”字形状,边界清晰,与实物蜂窝状一致,轻松实现铝蜂窝板内部结构的直观观察!
铝蜂窝“三明治”夹芯结构中出现缺陷会是什么样呢?
现有一铝蜂窝板,内部存在6个人工缺陷,缺陷分布情况如图2所示。

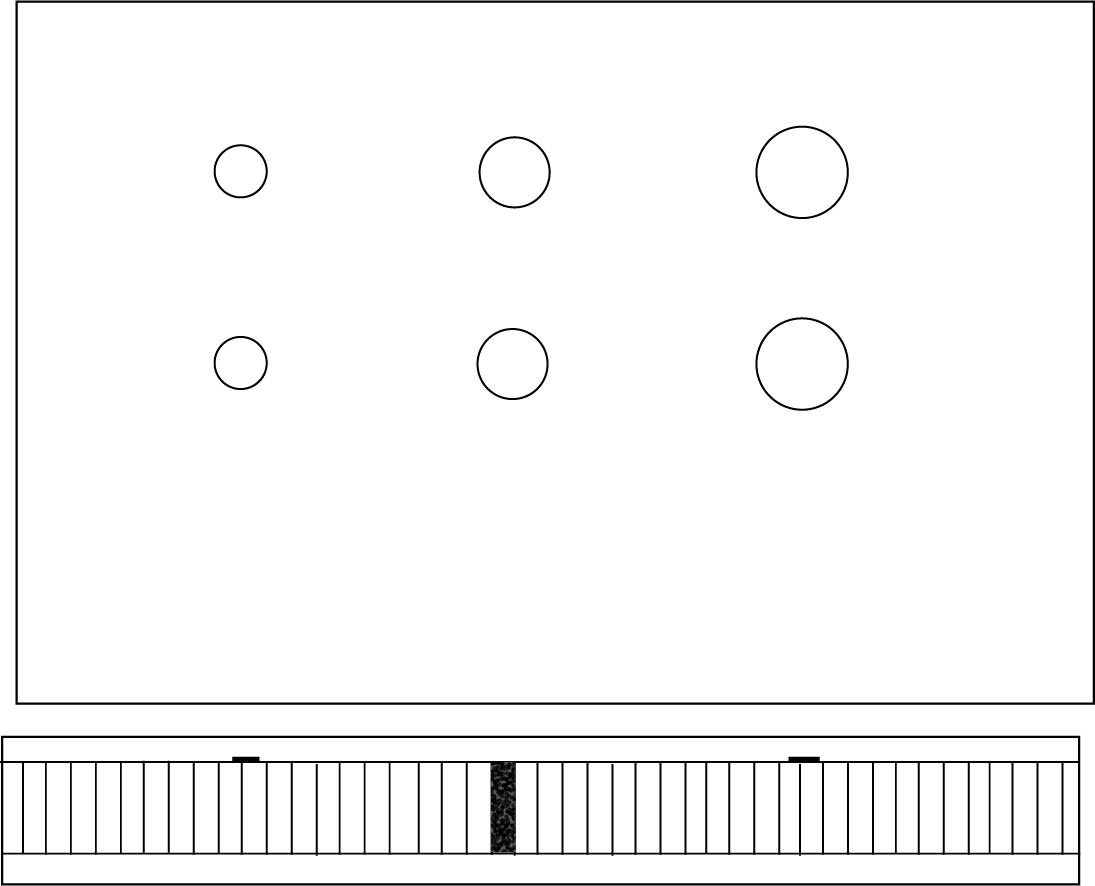

图2 铝蜂窝板缺陷分布示意图
铝蜂窝板C扫检测图(全波模式)
铝蜂窝板C扫检测图(射频模式)
铝蜂窝板夹芯结构中存在6个缺陷成像明显区别于正常蜂窝结构,通过分析测量可以准确评估缺陷大小和位置。
采用CTS-PA32相控阵检测仪,结合轮式探头扫查器,即可实现铝蜂窝板的半自动化检测,扫查器扫查范围宽,采用的轮皮和铝蜂窝板有很好的声学匹配,单手掌控,操作简便,可实现高效率的铝蜂窝板的检测。

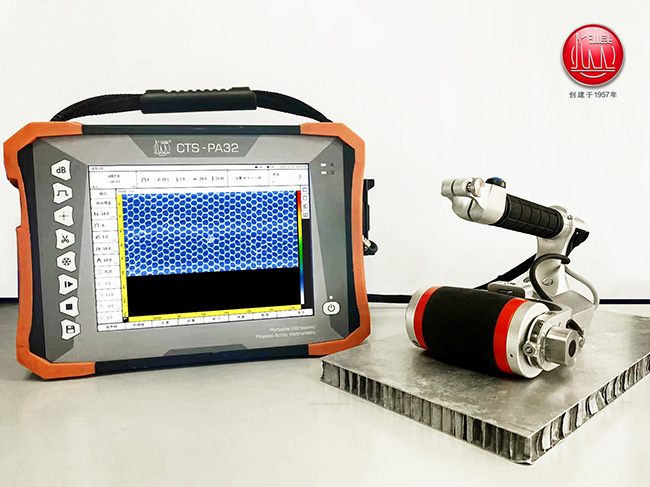

蜂窝板轮式探头检测实拍图
CTS-PA32便携式相控阵检测仪,是一款性能优异,综合检测能力强的成像检测设备,包括3D-TFM、PAUT、TOFD、UT等多功能,实现您的一机多用。
“自主创新、不断超越”汕头超声将为工业无损评价提供更多检测利器。
