碳纤维复合材料检测新方案
分类:航空航天
发布日期: 2023.12.23
碳纤维复合材料,因其强度高重量轻等优越特性而发展迅速,被广泛应用于土木建筑、体育及生活领域。为保障复合材料的安全应用,寻找一种快速、高效、简单可靠的碳纤维复合材料的检测方案势在必行。
汕头超声提出了一种全新的超声检测方案—实时3D全聚焦(TFM)超声相控阵成像检测。该方案采用了实时3D全聚焦(TFM)超声相控阵成像系统,配合专用的矩阵探头,实现碳纤维复合材料的实时、快速、有效的检测。
实时3D全聚焦(TFM)超声相控阵成像检测,在碳纤维复合材料的检测应用研究中有哪些新突破?

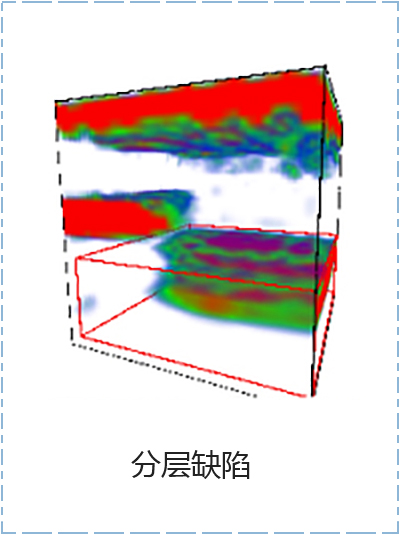

一、全方位覆盖数据采集,实时3D全聚焦(TFM)成像,不同类型缺陷暴露无遗、无一幸免
二、缺陷定量尺寸测量准确,正确评价碳纤维复合材料的安全、可靠性
采用实时3D全聚焦(TFM)超声相控阵成像系统检测碳纤维标准试块不同深度孔,并对人工缺陷进行测量,缺陷的长度和宽度测量精度均可达1mm。
孔径2mm孔深2mm的3D成像图
孔径2mm孔深6mm的3D成像图
三、3D检测成像更直观,提高缺陷的判读性,避免误检漏检
实时3D全聚焦(TFM)超声相控阵成像检测,成像立体,可旋转观察,能够同时观察到不同缺陷在工件中的分布情况,且缺陷细节显示形象具体、一目了然,更容易判读。
3D成像可360°旋转观察
实时3D全聚焦(TFM)超声相控阵成像检测,一种简单、可靠的检测方式,为复合材料的检测提供了一种新思路和新途径,更为复合材料的可靠性研究提供了一种有效手段。
碳纤维复合材料3D全聚焦检测视频
