通用相控阵探头

相控阵探头的每个压电晶片都可以独立接受信号控制，与相控阵设备连接在一起时，可以以不同角度产生超声波束，可实现动态聚焦和实时扫描。

请添加微信公众号进行咨询

请添加微信公众号进行咨询

功能特点

一、探头主要指标

8th Element Test Sheet (Sample)

二、探头楔块

不同规格型号及角度的

相控阵探头资料下载

一探头系列产品

1.线阵探头系列

型号	频率 (MHz)	阵元数目	阵元间距 (mm)	有效孔径 (mm)	阵元长度 (mm)	应用领域
5L16-C1	5.0	16	0.31	5	5	小探头，特殊工件
7.5L8-C1	7.5	8	0.5	4	5	小探头，特殊工件
10L16-C1	10	16	0.31	5	5	小探头，特殊工件
2L8-C2	2.0	8	1.0	8	9	通用
4L16-C2	4.0	16	0.5	8	10	通用
5L16-C2	5.0	16	0.6	9.6	10	通用
7.5L16-C2	7.5	16	0.5	8	10	通用
10L32-C2	10	32	0.31	10	10	小探头，特殊工件
2.25L16-C3	2.25	16	1.0	16	10	通用
2.5L16-C3	2.5	16	1.0	16	10	通用
2.5L32-C3	2.5	32	0.5	16	10	通用

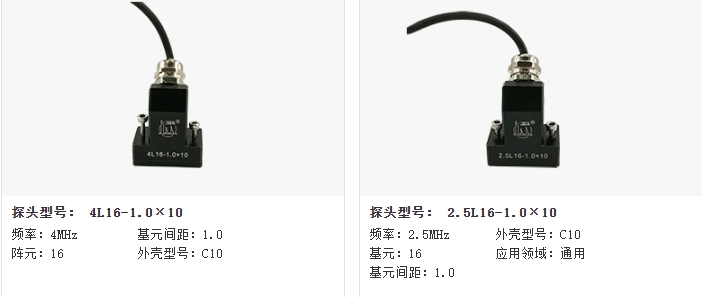

4L16-C3	4.0	16	1.0	16	10	通用
5L16-C3	5.0	16	1.0	16	10	通用
5L32-C3	5.0	32	0.5	16	10	通用
7.5L32-C3	7.5	32	0.5	16	10	通用
10L16-C3	10	16	1.0	16	10	通用
10L32-C3	10	32	0.5	16	10	通用
2.5L32-C4	2.5	32	1.0	32	10	粗晶、大厚度
3.5L32-C4	3.5	32	1.0	32	10	粗晶、大厚度
5L32-C4	5.0	32	1.0	32	10	通用，大厚度
5L64-C4	5.0	64	0.6	32	10	复合材料，大面积扫查
7.5L32-C4	7.5	32	1.0	32	10	通用
10L32-C4	10	32	1.0	32	10	通用
10L64-C4	10	64	0.5	32	10	复合材料，大面积扫查
2.25L64-C5	2.25	64	0.75	48	10	复合材料，大面积扫查
3.5L64-C5	3.5	64	1.0	64	10	复合材料，大面积扫查
3.5L128-C5	3.5	128	0.5	64	10	复合材料，大面积扫查
5L64-C5	5.0	64	1.0	64	10	复合材料，大面积扫查
7.5L64-C5	7.5	64	1.0	64	10	复合材料，大面积扫查

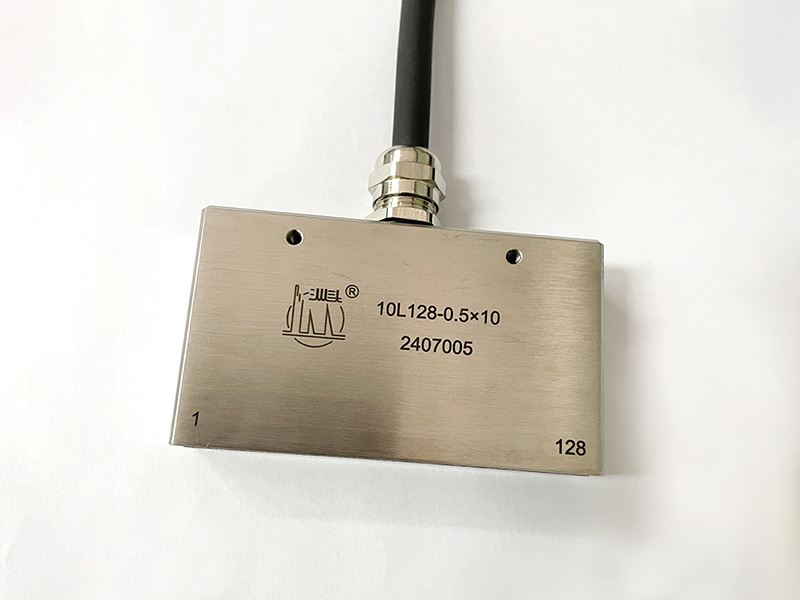

10L128-C5	10	128	0.5	64	10	复合材料，大面积扫查
2.25L128-C6	2.25	128	0.75	96	10	复合材料，大面积扫查
5L128-C6	5.0	128	0.75	96	10	复合材料，大面积扫查
3.5L128-C7	3.5	128	1.0	128	10	复合材料，大面积扫查
2L16-C8	2.0	16	1.8	28.8	20	粗晶，大厚度
2.25L16-C8	2.25	16	2.0	32	20	粗晶，大厚度
2.25L32-C8	2.25	32	0.75	24	24	通用，大厚度
3.5L16-C8	3.5	16	1.6	25.6	16	通用
1.5L16-C9	1.5	16	2.8	44.8	26	粗晶，大厚度

2.凹阵探头系列

型号	频率 (MHz)	阵元数目	阵元间距 (mm)	阵元长度 (mm)	半径 (mm)	角度范围 (°)	应用领域
3.5C16-R1	3.5	16	1.0	5	10.2	90	管材检测
5C16-R1	5	16	1.0	5	10.2	90	管材检测
3.5C32-R2	3.5	32	1.32	6	25	90	管材检测
5C32-R2	5	32	1.32	6	25	90	管材检测
3.5C64-R2	3.5	64	1.65	6	50	121	管材检测
5C64-R2	5	64	1.65	6	50	121	管材检测

3.集成楔块探头系列

型号	频率 (MHz)	阵元数目	阵元间距 (mm)	有效孔径 (mm)	阵元长度 (mm)	角度	应用领域
2L8-A1	2	8	1.0	8	9	58°SW	通用
4L8-A1	4	16	0.5	8	9	58°SW	通用
2.25L16-A1	2.25	16	0.75	12	12	45°SW	通用
2.25L16-A1	2.25	16	0.75	12	12	45°LW	通用
5L16-A1	5	16	0.6	9.6	10	45°SW	通用
5L16-A1	5	16	0.6	9.6	10	45°LW	通用

4.矩阵探头系列

型号	频率(MHz)	阵元数目	阵元间距(mm)	有效孔径(X mm)	有效孔径(Y mm)	应用领域
5M4X4-1.0X1.0-C1	5	16	1.0	4	4	3D 扫描
5M8X4-1.0X1.0-C2	5	32	1.0	8	4	3D 扫描
10M4X4-1.0X1.0-C1	10	16	1.0	4	4	3D 扫描
10M8X4-1.0X1.0-C2	10	32	1.0	8	4	3D 扫描

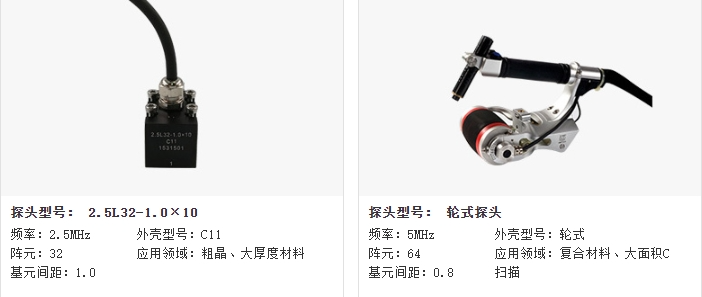

5.滚轮探头

型号	频率 (MHz)	阵元数目	阵元间距 (mm)	有效孔径 (mm)	阵元长度 (mm)	应用领域
5L64-G1	5	64	1.0	64	10	大面积 C 扫描检测

二楔块系列产品

1.线阵探头楔块

型号	外壳型号	钢中折射角	推荐扫查角度	楔块角度
SC1-N0L	C1	0°LW	-30°～30°	0°
SC1-N45L	C1	45°LW	30°～60°	16°
SC1-N60L	C1	60°LW	45°～70°	20°
SC1-N70L	C1	70°LW	50°～80°	22°
SC1-N45S	C1	45°SW	30°～60°	31°
SC1-N55S	C1	55°SW	30°～70°	36°
SC1-N60S	C1	60°SW	45°～70°	39°
SC1-N70S	C1	70°SW	50°～80°	43°
SC2-N0L	C2	0°LW	-30°～30°	0°
SC2-N45L	C2	45°LW	30°～60°	16°
SC2-N60L	C2	60°LW	45°～70°	20°
SC2-N70L	C2	70°LW	50°～80°	22°
SC2-N45S	C2	45°SW	30°～60°	31°
SC2-N55S	C2	55°SW	30°～70°	36°
SC2-N60S	C2	60°SW	45°～70°	39°
SC2-N70S	C2	70°SW	50°～80°	43°
SC3-N0L	C3	0°LW	-30°～30°	0°
SC3-N45L	C3	45°LW	30°～60°	16°
SC3-N60L	C3	60°LW	45°～70°	20°
SC3-N70L	C3	70°LW	50°～80°	22°
SC3-N45S	C3	45°SW	30°～60°	31°
SC3-N55S	C3	55°SW	30°～70°	36°
SC3-N60S	C3	60°SW	45°～70°	39°
SC3-N70S	C3	70°SW	50°～80°	43°
SC4-N0L	C4	0°LW	-30°～30°	0°
SC4-N45L	C4	45°LW	30°～60°	16°
SC4-N60L	C4	60°LW	45°～70°	20°
SC4-N70L	C4	70°LW	50°～80°	22°
SC4-N45S	C4	45°SW	30°～60°	31°
SC4-N55S	C4	55°SW	30°～70°	36°
SC4-N60S	C4	60°SW	45°～70°	39°
SC4-N70S	C4	70°SW	50°～80°	43°
SC5-N0L	C5	0°LW	-30°～30°	0°
SC6-N0L	C6	0°LW	-30°～30°	0°
SC7-N0L	C7	0°LW	-30°～30°	0°
SC8-N0L	C8	0°LW	-30°～30°	0°
SC8-N45L	C8	45°LW	30°～60°	16°
SC8-N60L	C8	60°LW	45°～70°	20°
SC8-N70L	C8	70°LW	50°～80°	22°
SC8-N45S	C8	45°SW	30°～60°	31°
SC8-N55S	C8	55°SW	30°～70°	36°
SC8-N60S	C8	60°SW	45°～70°	39°
SC8-N70S	C8	70°SW	50°～80°	43°
SC9-N0L	C9	0°LW	-30°～30°	0°
SC9-N45L	C9	45°LW	30°～60°	16°
SC9-N60L	C9	60°LW	45°～70°	20°
SC9-N70L	C9	70°LW	50°～80°	22°
SC9-N45S	C9	45°SW	30°～60°	31°
SC9-N55S	C9	55°SW	30°～70°	36°
SC9-N60S	C9	60°SW	45°～70°	39°
SC9-N70S	C9	70°SW	50°～80°	43°

2.矩阵探头楔块

型号	外壳型号	钢中折射角	推荐扫查角度	楔块角度
SC1-N0L	C1	0°LW	-30°～30°	0°
SC2-N0L	C2	0°LW	-30°～30°	0°

规格型号

相控阵探头资料下载

一、探头系列产品

1.线阵探头系列

型号	频率 (MHz)	阵元数目	阵元间距 (mm)	有效孔径 (mm)	阵元长度 (mm)	应用领域
5L16-C1	5.0	16	0.31	5	5	小探头，特殊工件
7.5L8-C1	7.5	8	0.5	4	5	小探头，特殊工件
10L16-C1	10	16	0.31	5	5	小探头，特殊工件
2L8-C2	2.0	8	1.0	8	9	通用
4L16-C2	4.0	16	0.5	8	10	通用
5L16-C2	5.0	16	0.6	9.6	10	通用
7.5L16-C2	7.5	16	0.5	8	10	通用
10L32-C2	10	32	0.31	10	10	小探头，特殊工件
2.25L16-C3	2.25	16	1.0	16	10	通用
2.5L16-C3	2.5	16	1.0	16	10	通用
2.5L32-C3	2.5	32	0.5	16	10	通用
4L16-C3	4.0	16	1.0	16	10	通用
5L16-C3	5.0	16	1.0	16	10	通用
5L32-C3	5.0	32	0.5	16	10	通用
7.5L32-C3	7.5	32	0.5	16	10	通用
10L16-C3	10	16	1.0	16	10	通用
10L32-C3	10	32	0.5	16	10	通用
2.5L32-C4	2.5	32	1.0	32	10	粗晶、大厚度
3.5L32-C4	3.5	32	1.0	32	10	粗晶、大厚度
5L32-C4	5.0	32	1.0	32	10	通用，大厚度
5L64-C4	5.0	64	0.6	32	10	复合材料，大面积扫查
7.5L32-C4	7.5	32	1.0	32	10	通用
10L32-C4	10	32	1.0	32	10	通用
10L64-C4	10	64	0.5	32	10	复合材料，大面积扫查
2.25L64-C5	2.25	64	0.75	48	10	复合材料，大面积扫查
3.5L64-C5	3.5	64	1.0	64	10	复合材料，大面积扫查
3.5L128-C5	3.5	128	0.5	64	10	复合材料，大面积扫查
5L64-C5	5.0	64	1.0	64	10	复合材料，大面积扫查
7.5L64-C5	7.5	64	1.0	64	10	复合材料，大面积扫查
10L128-C5	10	128	0.5	64	10	复合材料，大面积扫查
2.25L128-C6	2.25	128	0.75	96	10	复合材料，大面积扫查
5L128-C6	5.0	128	0.75	96	10	复合材料，大面积扫查
3.5L128-C7	3.5	128	1.0	128	10	复合材料，大面积扫查
2L16-C8	2.0	16	1.8	28.8	20	粗晶，大厚度
2.25L16-C8	2.25	16	2.0	32	20	粗晶，大厚度
2.25L32-C8	2.25	32	0.75	24	24	通用，大厚度
3.5L16-C8	3.5	16	1.6	25.6	16	通用
1.5L16-C9	1.5	16	2.8	44.8	26	粗晶，大厚度

2.凹阵探头系列

型号	频率 (MHz)	阵元数目	阵元间距 (mm)	阵元长度 (mm)	半径 (mm)	角度范围 (°)	应用领域
3.5C16-R1	3.5	16	1.0	5	10.2	90	管材检测
5C16-R1	5	16	1.0	5	10.2	90	管材检测
3.5C32-R2	3.5	32	1.32	6	25	90	管材检测
5C32-R2	5	32	1.32	6	25	90	管材检测
3.5C64-R2	3.5	64	1.65	6	50	121	管材检测
5C64-R2	5	64	1.65	6	50	121	管材检测

3.集成楔块探头系列

型号	频率 (MHz)	阵元数目	阵元间距 (mm)	有效孔径 (mm)	阵元长度 (mm)	角度	应用领域
2L8-A1	2	8	1.0	8	9	58°SW	通用
4L8-A1	4	16	0.5	8	9	58°SW	通用
2.25L16-A1	2.25	16	0.75	12	12	45°SW	通用
2.25L16-A1	2.25	16	0.75	12	12	45°LW	通用
5L16-A1	5	16	0.6	9.6	10	45°SW	通用
5L16-A1	5	16	0.6	9.6	10	45°LW	通用

4.矩阵探头系列

型号	频率(MHz)	阵元数目	阵元间距(mm)	有效孔径(X mm)	有效孔径(Y mm)	应用领域
5M4X4-1.0X1.0-C1	5	16	1.0	4	4	3D 扫描
5M8X4-1.0X1.0-C2	5	32	1.0	8	4	3D 扫描
10M4X4-1.0X1.0-C1	10	16	1.0	4	4	3D 扫描
10M8X4-1.0X1.0-C2	10	32	1.0	8	4	3D 扫描

5.滚轮探头

型号	频率 (MHz)	阵元数目	阵元间距 (mm)	有效孔径 (mm)	阵元长度 (mm)	应用领域
5L64-G1	5	64	1.0	64	10	大面积 C 扫描检测

二楔块系列产品

1.线阵探头楔块

型号	外壳型号	钢中折射角	推荐扫查角度	楔块角度
SC1-N0L	C1	0°LW	-30°～30°	0°
SC1-N45L	C1	45°LW	30°～60°	16°
SC1-N60L	C1	60°LW	45°～70°	20°
SC1-N70L	C1	70°LW	50°～80°	22°
SC1-N45S	C1	45°SW	30°～60°	31°
SC1-N55S	C1	55°SW	30°～70°	36°
SC1-N60S	C1	60°SW	45°～70°	39°
SC1-N70S	C1	70°SW	50°～80°	43°
SC2-N0L	C2	0°LW	-30°～30°	0°
SC2-N45L	C2	45°LW	30°～60°	16°
SC2-N60L	C2	60°LW	45°～70°	20°
SC2-N70L	C2	70°LW	50°～80°	22°
SC2-N45S	C2	45°SW	30°～60°	31°
SC2-N55S	C2	55°SW	30°～70°	36°
SC2-N60S	C2	60°SW	45°～70°	39°
SC2-N70S	C2	70°SW	50°～80°	43°
SC4-N0L	C4	0°LW	-30°～30°	0°
SC4-N45L	C4	45°LW	30°～60°	16°
SC4-N60L	C4	60°LW	45°～70°	20°
SC4-N70L	C4	70°LW	50°～80°	22°
SC4-N45S	C4	45°SW	30°～60°	31°
SC4-N55S	C4	55°SW	30°～70°	36°
SC4-N60S	C4	60°SW	45°～70°	39°
SC4-N70S	C4	70°SW	50°～80°	43°
SC5-N0L	C5	0°LW	-30°～30°	0°
SC6-N0L	C6	0°LW	-30°～30°	0°
SC7-N0L	C7	0°LW	-30°～30°	0°
SC8-N0L	C8	0°LW	-30°～30°	0°
SC8-N45L	C8	45°LW	30°～60°	16°
SC8-N60L	C8	60°LW	45°～70°	20°
SC8-N70L	C8	70°LW	50°～80°	22°
SC8-N45S	C8	45°SW	30°～60°	31°
SC8-N55S	C8	55°SW	30°～70°	36°
SC8-N60S	C8	60°SW	45°～70°	39°
SC8-N70S	C8	70°SW	50°～80°	43°
SC9-N0L	C9	0°LW	-30°～30°	0°
SC9-N45L	C9	45°LW	30°～60°	16°
SC9-N60L	C9	60°LW	45°～70°	20°
SC9-N70L	C9	70°LW	50°～80°	22°
SC9-N45S	C9	45°SW	30°～60°	31°
SC9-N55S	C9	55°SW	30°～70°	36°
SC9-N60S	C9	60°SW	45°～70°	39°
SC9-N70S	C9	70°SW	50°～80°	43°

2.矩阵探头楔块

型号	外壳型号	钢中折射角	推荐扫查角度	楔块角度
SC1-N0L	C1	0°LW	-30°～30°	0°
SC2-N0L	C2	0°LW	-30°～30°	0°
