小径管扫查器
分享：

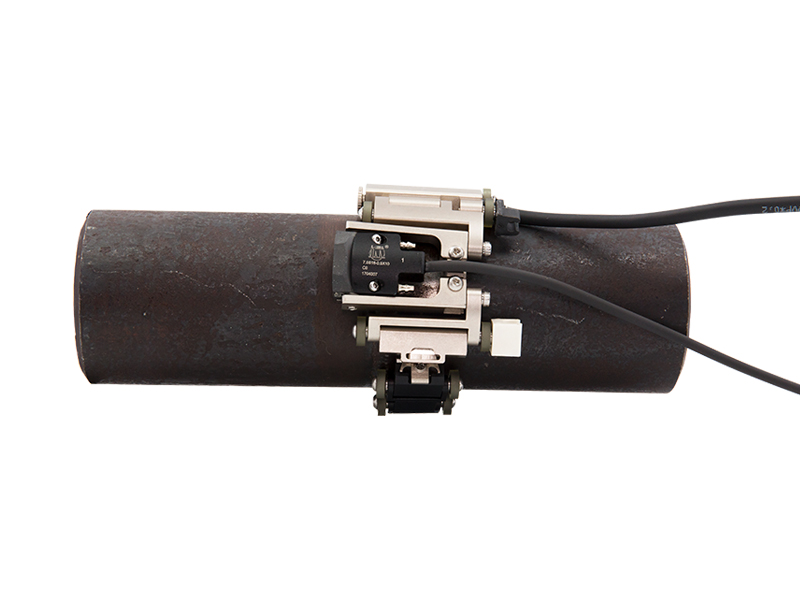

SCQsp-1小径管扫查器可检测外径处于0.84英寸（20mm）～4.5英寸（114.3mm）范围内的小径管管件，是一款应用于小管径对接环焊缝检测的专用相控阵扫查器。
产品介绍
SCQsp-1小径管扫查器可检测外径处于0.84英寸（20mm）～4.5英寸（114.3mm）范围内的小径管管件，是一款应用于小管径对接环焊缝检测的专用相控阵扫查器。
功能特点
总体结构设计:
该扫查器采用链式设计，依据检测管径的大小可自由安装和拆卸链接关节，可选择单链单侧SCQsp-1DL和双链双侧SCQsp-1SL同时检测两种配置方案。利用CTS-PA22A 软件对小管径管件上的周向焊缝进行检测。此外，汕头超声还提供为适用于各种直径的管件而专门设计的薄型楔块，与SCQsp-1扫查器同时使用。
高精度微型编码器，编码器精度可达0.1mm/step。
扫查器可在距被测管件12mm的狭小空间范围内操作。
扫查器在管件的整个周向上施以持续稳定的压力。
聚氨酯滑轮减少在轴向上的偏移并方便扫查器在管件径向上滑动。
可方便快速更换楔块和探头。
相控阵楔块可定制注水孔，也可根据需要为用户定制自动喷水耦合装置。
装有弹簧的扫查器可用于铁磁性和非铁磁性管件的检测。
小巧、轻便、美观、易携带运输。
规格参数
| 长 (mm) | 宽 (mm) | 高 (mm) | 扫查管径 (mm) | 楔块安装尺寸 (mm) | 扫查精度 (mm) |
| 100～345 | 60（最大） | 13（最大） | 22～100 | 宽度22；夹持孔3 | 0.122 |
