总体结构原理:

一套完整的探伤系统由监控主机、CTS-PA22X相控阵检测模块、相控阵探头及相关扫查装置组成。CTS-PA22X是一个独立的模块，通过网线与监控主机相连。运行在监控主机上的软件通过网络接口向CTS-PA22X发送指令，并接收CTS-PA22X回传的数据。

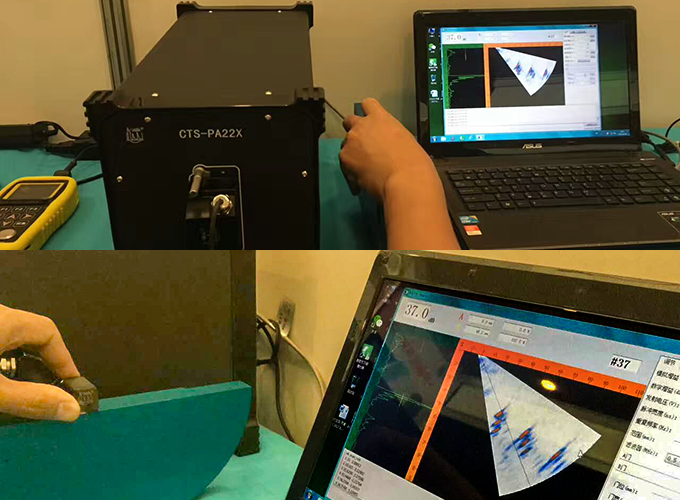

图为CTS-PA22X与监控主机通过网络连接

功能特点：

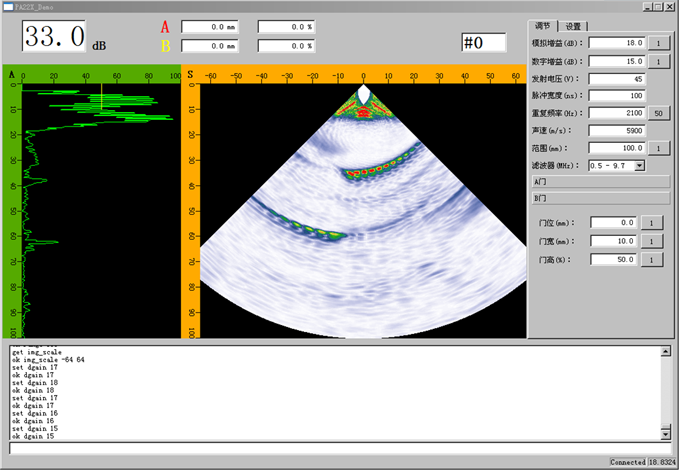

• 提供全套客户端示例程序PA22X-DEMO源代码，该DEMO代码已具备基本的相控阵扇扫、线扫及成像功能，用户可参照DEMO代码进行二次开发，或直接在DEMO代码上增加功能进行开发。

• 内部模块化设计，可根据用户需要提供多种配置，如16：64 PA通道、32：128 PA通道、16：64 PA通道+2UT通道。

• 支持增量式升级，用户可先购置基础配置（16：64通道），日后再根据需要添加模块来扩展通道，减少一次性投入。


• 精心设计的二次编程接口，不仅编程简单直观，更支持人工调试，在编程之前，即可人工向CTS-PA22X发送指令，试验修改参数的效果！


• 内置扇扫、线扫等通用法则计算器，只需输入探头、楔块、扫查角度等参数即可生成法则进行扫查，CTS-PA22X同时回送波形数据和处理后的图像，客户端软件只需直接贴图即可实现相控阵成像功能，可以极快地搭建出一个工业扫查系统。


• 对于超声相控阵研究者，也可自行定义延迟法则，传送给CTS-PA22X执行自定义扫查，并取得未经处理的原始采样数据，自行进行各种信号处理算法的科学研究。


• 支持多组扫查，可连接多个探头，对多部位进行同时扫查、同时成像。业界率先采用并行多组模式，速度更快！


• 在需要更多检测位置的场合，可由一台监控主机连接多台CTS-PA22X，同时对所有CTS-PA22X进行控制和波形、图像监视，实现多部位同步联动检测。
