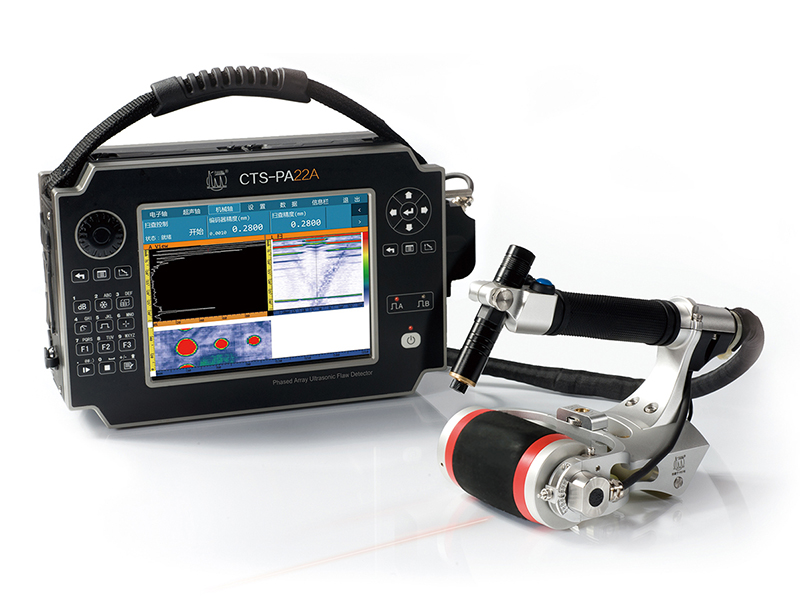

CTS-PA22A 便携式相控阵超声检测仪
分享：
CTS-PA22A相控阵超声检测仪是汕头“超声电子”最新自主研制、接收检测通道可达64个的便携式相控检测仪器；仪器采用防水、防油面板，无风扇设计，可触屏操作，实现检测数据全程记录，配合自主研制的相控阵探头和探伤工艺，可实现全套相控阵系统的最佳性能、最佳性价比、最佳技术支持，最具竞争力的智能化相控阵超声检测设备。
CTS-PA22A 相控阵超声检测仪的TOFD检测功能具备2组TOFD检测通道，能够一次性扫查覆盖100mm厚度焊缝。
产品介绍
CTS-PA22A相控阵超声检测仪是汕头“超声电子”最新自主研制、接收检测通道可达64个的便携式相控检测仪器；仪器采用防水、防油面板，无风扇设计，可触屏操作，实现检测数据全程记录，配合自主研制的相控阵探头和探伤工艺，可实现全套相控阵系统的最佳性能、最佳性价比、最佳技术支持，最具竞争力的智能化相控阵超声检测设备。
CTS-PA22A 相控阵超声检测仪的TOFD检测功能具备2组TOFD检测通道，能够一次性扫查覆盖100mm厚度焊缝。
功能特点
- 16:64通道相控阵检测功能、双通道常规检测功能、双通道TOFD检测功能，满足客户的各种检测需求。
- 具有3D工艺仿真模型，可为用户定制专属检测工艺，一站式提供全套（仪器+探头+工艺）解决方案。
- 具有图像平滑处理功能，提供优质图像显示。
- 具有动态深度聚焦功能，不同深度缺陷均能达到很好的检测分辨力。
- 无需风扇散热，采金属外壳、全密封防水防尘设计及自然散热模式，适合各种恶劣检测环境。
- 2.5ns 的延时精度，提高相位延时的精度，能够显著地抑制旁瓣，提高声束的纵向和横向分辨率，改善成像清晰度。
- 相控阵线扫、扇扫、C扫、TOFD扫实时快速成像及常规A扫，连续数据记录采用编码器，100%原始数据采集。
- 支持ASME标准规定的ACG和TCG曲线补偿功能，解决扇形扫查时能量分布不均匀及测量误差等问题。
- 聚焦法则根据声束角度、焦距、扫查模式、探头及楔块参数自动计算快速生成，扇形扫查角度步进自动优化。
- 滤波器0.5-9.7MHz、4.0-12.5MHz、6.7-20.8MHz三档可选，脉冲宽度根据探头频率自动优化，凸显优良的噪声处理技术。
- 8.4寸工业级、全WVGA分辨率（800×600）TFT显示屏，提供触屏操作，室外或强光线下提供极佳的显示效果。
- 键盘按键人性化设计，适合左右手同时操控，一键飞梭快速设置参数。
- USB接口实现数据快速转存；HDMI视频接口实现检测屏幕外接无限扩大。
- 配套的上位机分析软件具备分析功能、连存数据等功能。
- 电源供电交直流两用，可同时使用两块锂电池供电，并支持电池热插拔和自动切换电池，确保仪器连续工作6小时以上。
- TOFD功能：具有 3D工艺仿真模型，自动计算生成相关工艺参数参考，软件流程化设计；具有扩散角测量、延时校准、前沿测量、PCS校准、直通波和底波测量、编码器校准、深度校准等校准功能；具有对比度、放大、SAFT、拉直和差分等图像处理功能，可以进行在线分析和离线分析，离线分析软件同时兼容CTS-1008plus、CTS-2009、CTS-PA22A三款设备。
性能指标
| 通道参数 | |
| PA 模 式 | 16:64通道 |
| UT 模 式 | 2通道 |
| 物理参数 | |
| 显示 | 8.4寸800×600 TFT彩色液晶屏 |
| 探头接口 | I-PEX 160 pin相控阵探头接口；C5常规探头接口，支持一发一收及自发自收 |
| I/O 接口 | USB2.0接口（2个）；HDMI高清视频接口；LAN 千兆网口；WIFI 无线网口； I/O调试接口；二维编码器接口 |
| 存储器 | 内部： 1GB内存+4GB FLASH，SD卡（可扩展32G）；外部： U盘 |
| 重量 | 5.5kg（含电池）） |
| 体积 | 长×高×宽：298mm×198mm×106mm |
| 电源 | 交流：100V～ 240V；直流：12V |
| 充电 | 外置充电器充电 |
| 工作时间 | 6小时 |
| 功率 | 24W |
| 语言 | 中文 |
| 温度特性 | 工作温度：-20℃～ 50℃；存储温度：-20℃～ 60℃ |
| 防护等级 | IP54 |
| 性能参数—PA工作模式 | |
| 重复频率 | 50Hz～ 10kHz |
| 电压 | 双极性 ±45V～±100V，步进5V |
| 脉冲宽度 | 20ns～800ns，步进5ns |
| 阻尼 | 50Ω |
| 采样频率 | 100MHz |
| 延时精度 | 2.5ns |
| 接收延时 | 0us～40us |
| 带宽 | 0.5MHz～20MHz |
| 增益 | 0.0dB～90dB |
| 滤波器 | 0.5～9.7MHz、4.0～12.5MHz、6.7～20.8MHz三档可选 |
| 检波 | 全波 |
| 扫描线 | 最大128线 |
| 触发 | 编码器、时基 |
| 扫描类型 | 线扫、扇扫、C扫 |
| 角度范围 | 线扫：-85°～+85°；扇扫：-85°～+85° |
| 自动校准 | TCG、ACG |
| 检测范围 | 0.0mm～1000mm，最小范围11mm |
| 显示延迟 | 1000mm |
| 单位 | mm |
| 测量闸门 | A、B |
| 闸门起点 | 全范围 |
| 闸门宽度 | 闸门起点到全范围 |
| 闸门高度 | 0%～100% |
| 报警 | 声、光 |
| 测量模式 | 峰值、前沿 |
| 显示读数 | 幅度、声程、水平、深度 |
| 测量分辨率 | 0.5mm |
| 性能参数—UT工作模式 | |
| 重复频率 | 50Hz～10kHz |
| 电压 | 负方波 -75V～-250V，步进25V |
| 脉冲宽度 | 20ns～800ns，步进5ns |
| 阻尼 | 80Ω、400Ω |
| 采样率 | 200MHz |
| 带宽 | 0.5MHz～20MHz |
| 增益 | 0.0dB～110.0dB |
| 滤波器 | 窄带 |
| 检波 | 全波 |
| 触发 | 时基 |
| 扫描类型 | A扫 |
| 自动校准 | DAC、AVG |
| 检测范围 | 0.0～2000mm，最小范围1mm |
| 显示延迟 | 2000mm |
| 显示移位 | 2000mm |
| 单位 | mm |
| 测量闸门 | A、B |
| 闸门起点 | 全范围 |
| 闸门宽度 | 闸门起点到全范围 |
| 闸门高度 | 5%～95% |
| 报警 | 声、光 |
| 测量模式 | 峰值、前沿 |
| 显示读数 | 幅度、声程、水平、深度 |
| 测量分辨率 | 0.1mm |
| 性能参数—TOFD模式 | |
| 重复频率 | 50Hz～10kHz |
| 电压 | 负方波 -75V～-250V，步进25V |
| 脉冲宽度 | 20ns～800ns，步进5ns |
| 阻尼 | 80Ω、400Ω |
| 采样率 | 200MHz |
| 带宽 | 0.5MHz～15MHz |
| 增益 | 0.0dB～110.0dB |
| 滤波器 | 宽带、窄带 |
| 检波 | 射频 |
| 触发 | 编码器 |
| 扫描类型 | A扫、TOFD扫 |
| 自动校准 | 延时、前沿、PCS、直通波、底波、编码器 |
| 检测范围 | 0.0～2000mm，最小范围1mm |
| 显示延迟 | 2000mm |
| 显示移位 | 2000mm |
| 单位 | mm |
| 测量闸门 | A、B |
| 闸门起点 | 全范围 |
| 闸门宽度 | 闸门起点到全范围 |
| 闸门高度 | 5%～95% |
| 报警 | 声、光 |
| 测量模式 | 峰值、前沿 |
| 显示读数 | 幅度、声程 |
| 测量分辨率 | 0.1mm |

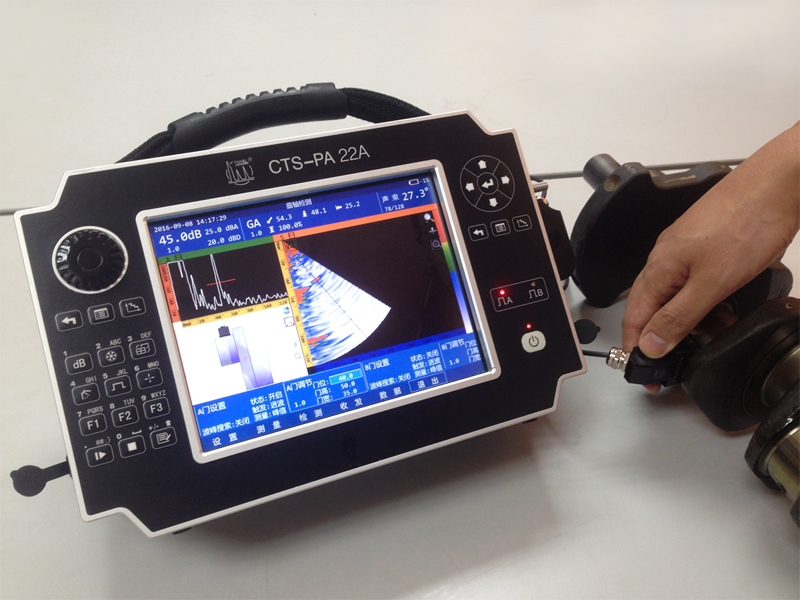

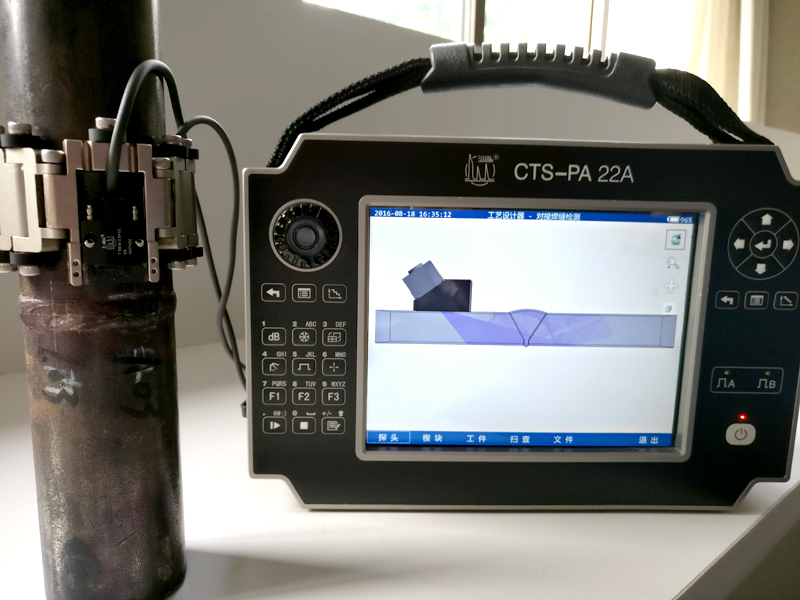

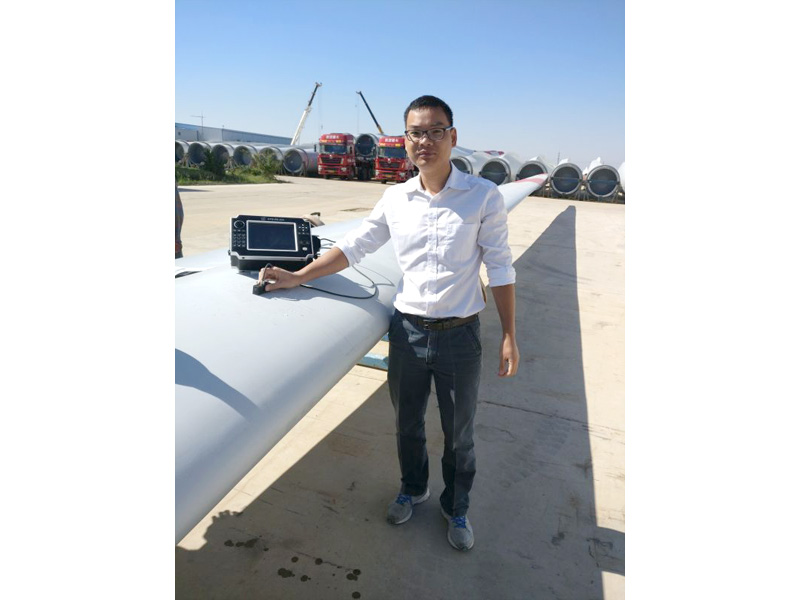

应用领域
