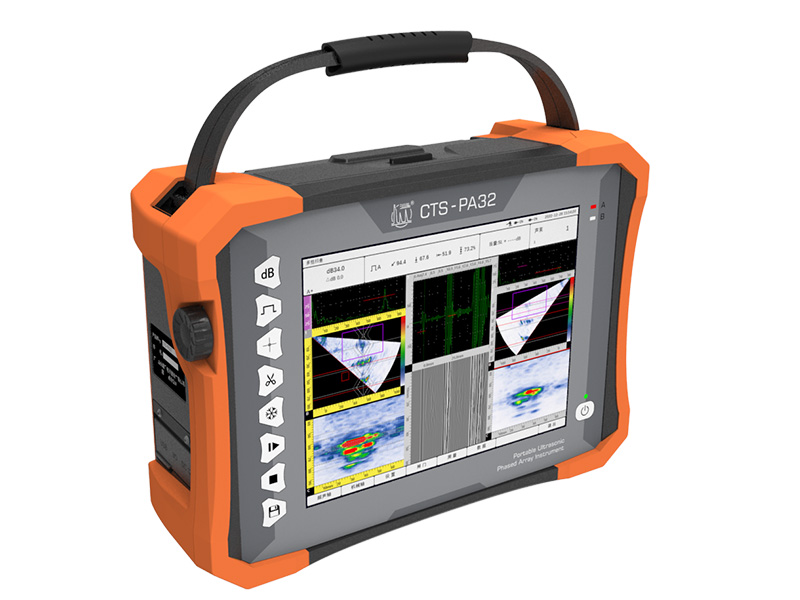

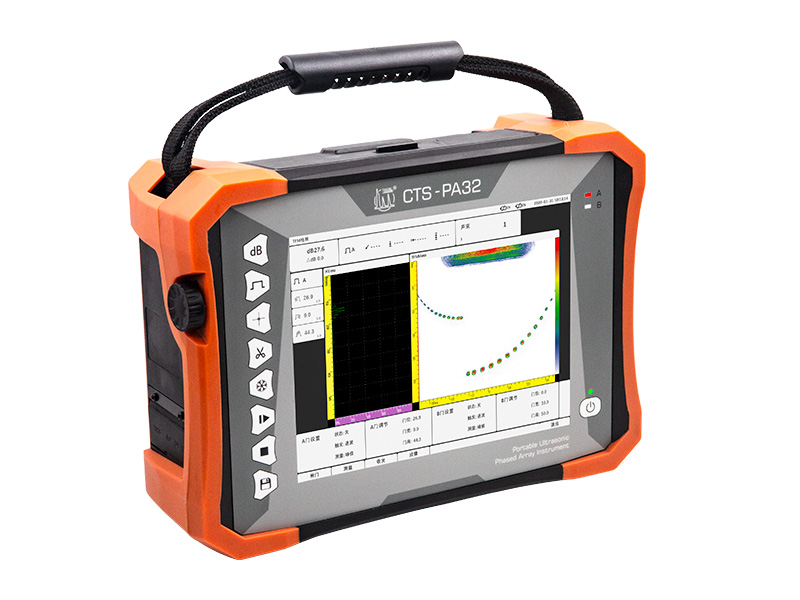

CTS-PA32便携式相控阵超声检测仪
分享：
CTS-PA32便携式相控阵超声检测仪是达到32:128个检测通道的便携式相控阵检测仪器；仪器具备常规超声、TOFD、传统相控阵、全聚焦成像、TOFD与相控阵同时扫查，支持双阵列探头等功能；仪器采用防水、防油面板，可触屏操作，实现检测数据全程记录，是国产先进的智能化相控超声检测设备。
产品介绍
CTS-PA32便携式相控阵超声检测仪是达到32:128个检测通道的便携式相控阵检测仪器；仪器具备常规超声、TOFD、传统相控阵、全聚焦成像、TOFD与相控阵同时扫查，支持双阵列探头等功能；仪器采用防水、防油面板，可触屏操作，实现检测数据全程记录，是国产先进的智能化相控超声检测设备。
功能特点

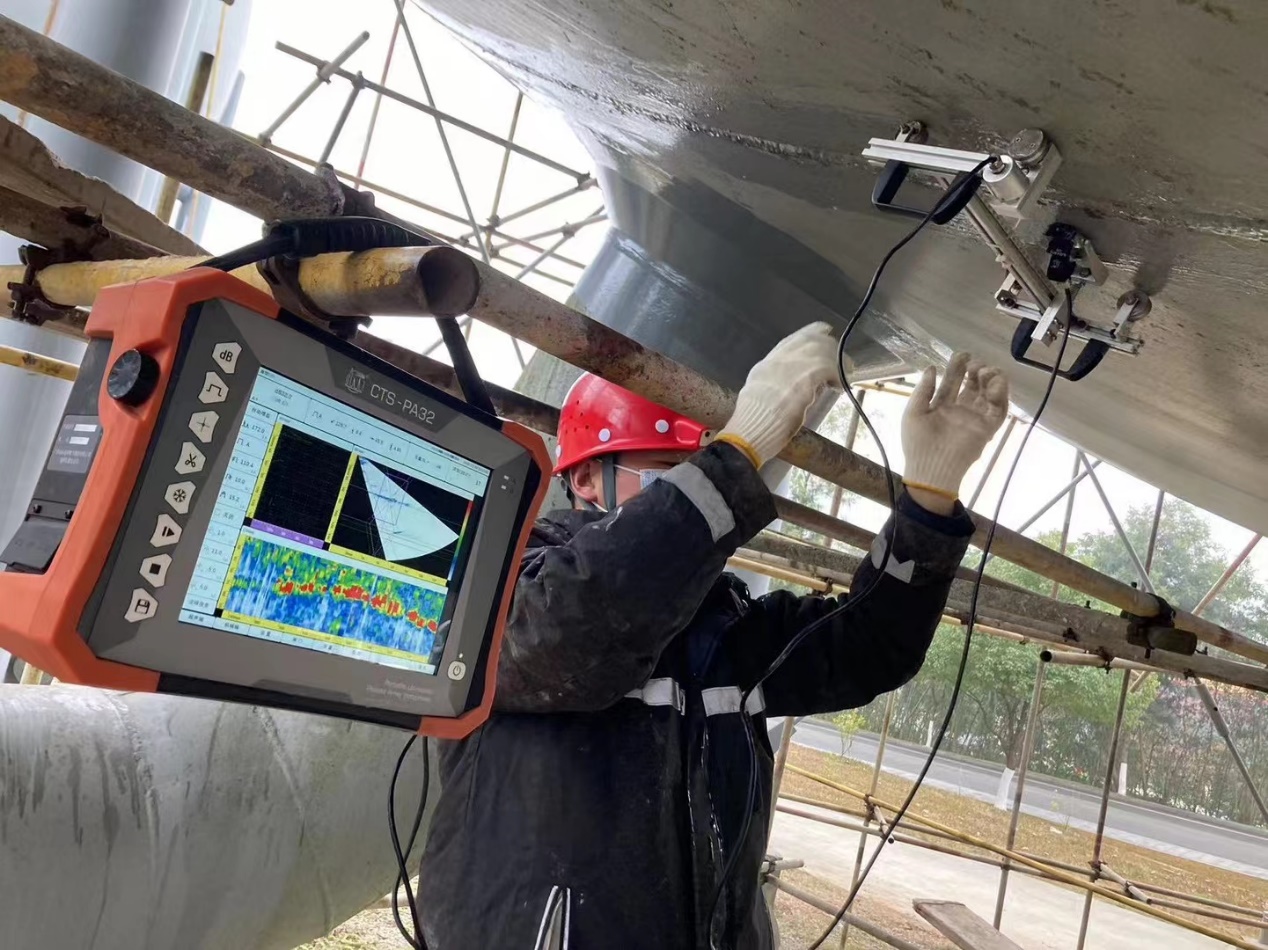

- 检测通道：32:128通道相控阵检测功能、全聚焦检测成像功能、TOFD与相控阵同时扫查、支持双阵列探头、双通道TOFD检测功能、双通道常规检测等功能，满足客户的各种检测需求。

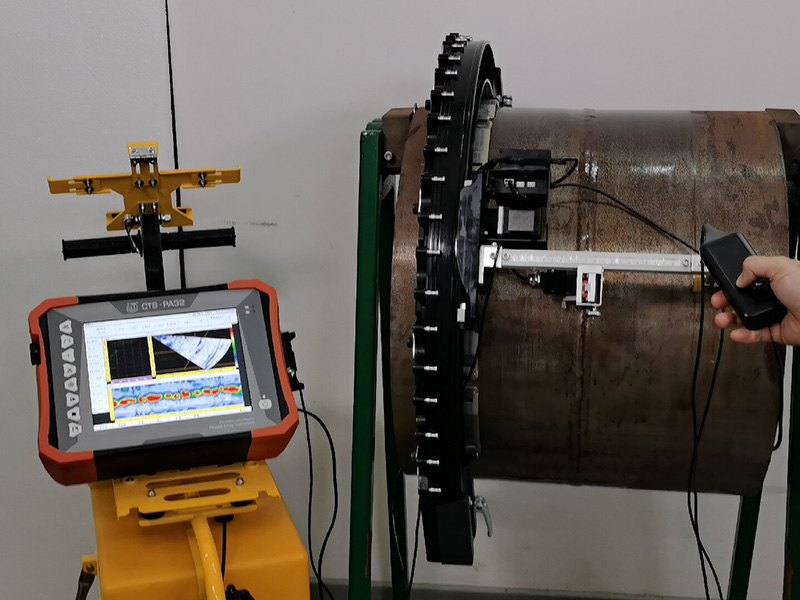

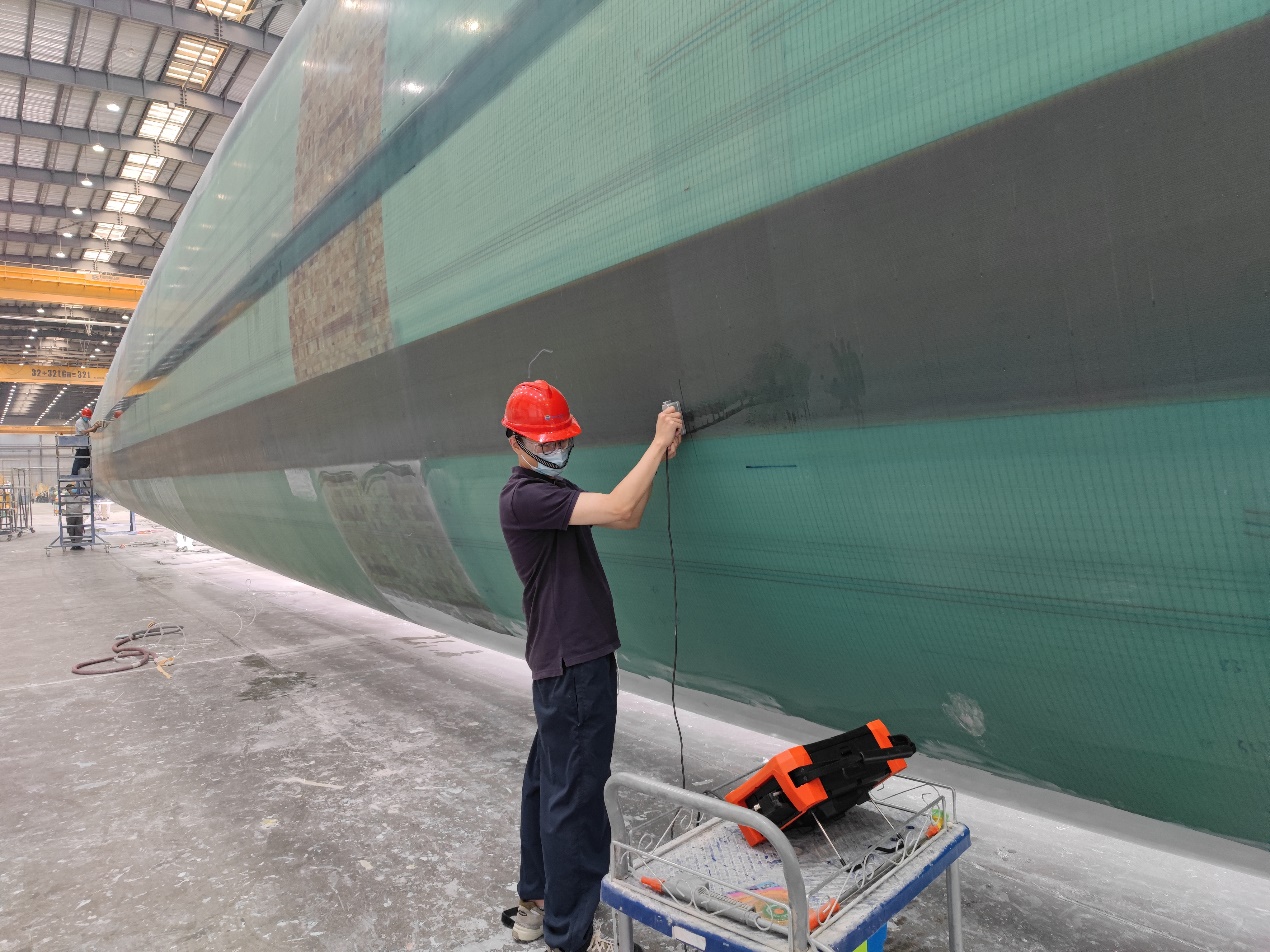

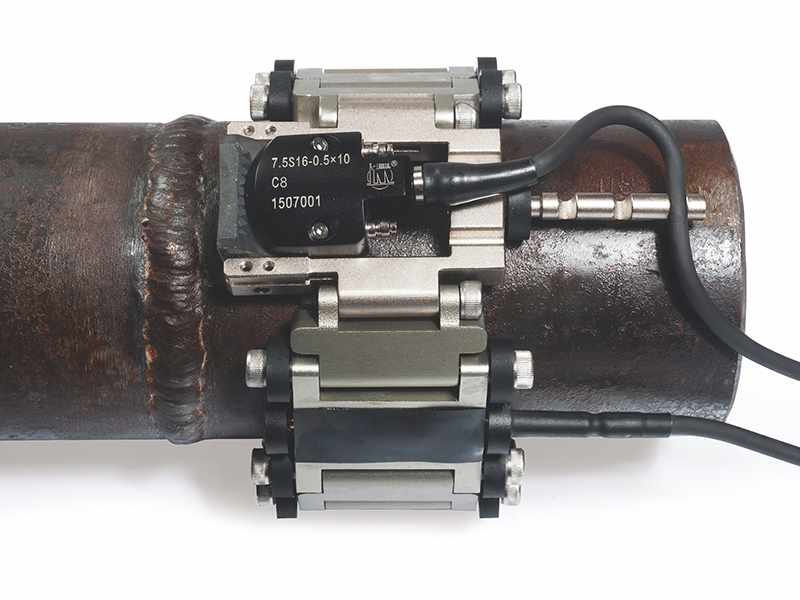

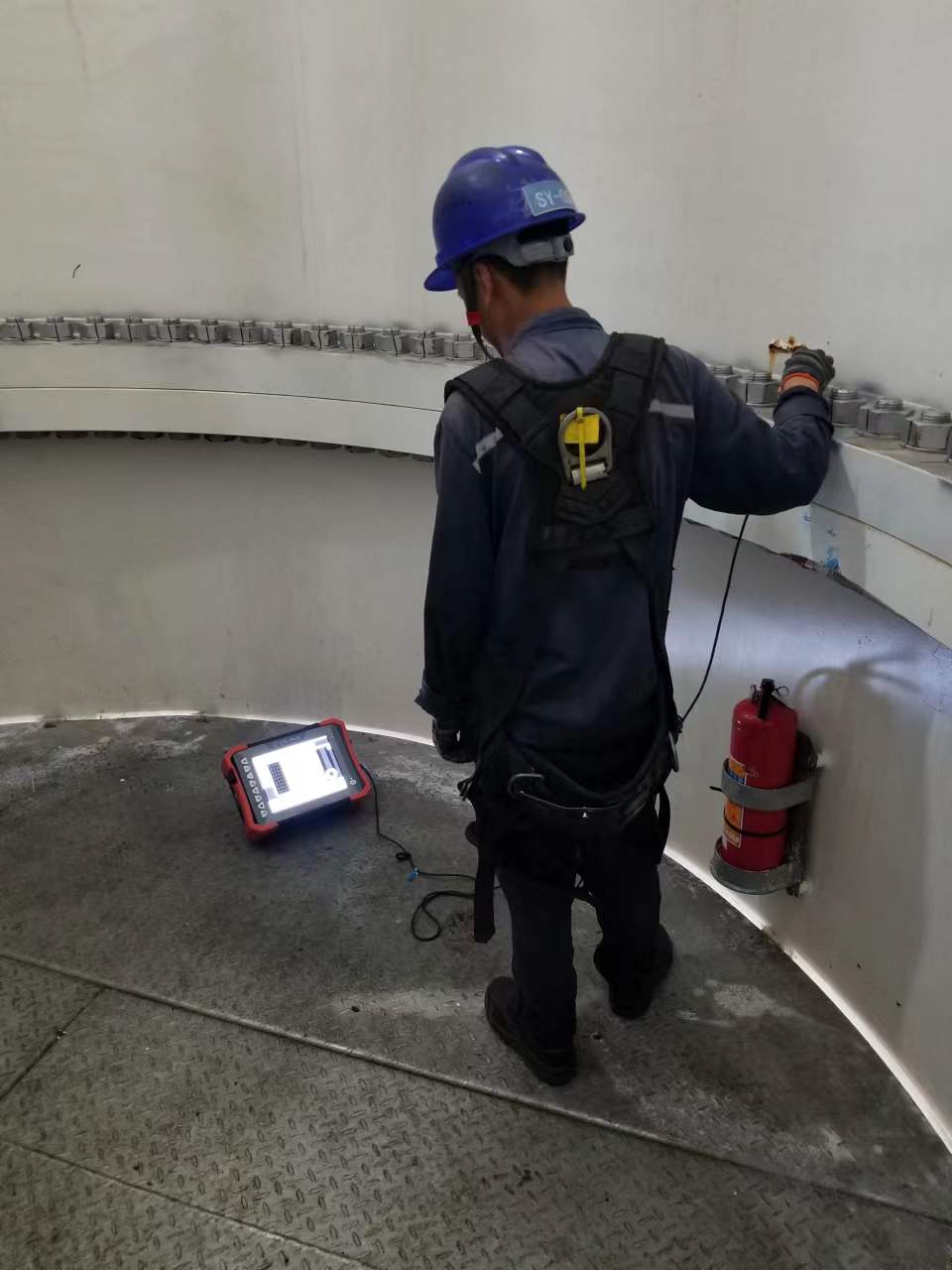

- 相控阵模块：对接焊缝检测模块、3D全聚焦螺栓检测模块、菊花探头螺栓检测、平板C扫检测模块、钢轨焊缝检测模块、复合材料检测模块、全聚焦多模式检测模块、相控阵多组检测模块等。
- TOFD模块：具有工艺参数设置、探头楔块参数设置功能，根据探头和工艺参数计算覆盖区域的相关参数，包括PCS、扫查面覆盖、底面覆盖、声束夹角。
- 常规模块：主要功能：A型波显示；闸门声程、水平、深度、幅度；声速、延时、零点设置；波形冻结；DAC曲线；自动增益；单发单收模式；一发一收模式；脉冲宽度、发射电压设置；滤波选择；通道参数存储、调用。
- 工艺设计：具有工艺仿真模型，也可用CAD软件编辑工件尺寸导入仪器，直接调用工件形状，可为用户定制专属检测工艺，一站式提供全套解决方案。
- 相控阵校准：支持ASME标准规定的ACG和TCG曲线补偿功能(TCG可记录16点)，解决扇形扫查时能量分布不均匀及测量误差等问题。声速、延时、ACG、TCG及编码器的校准流程化操作设计，简单易用。
- 图像处理：具有动态深度聚焦和平滑处理功能，不同深度的缺陷均能达到很好的检测分辨力及优质图像显示；具有图像缩放及平移实现图像显示自定义布局；具有闸门扩展功能实现缺陷图像的细微观察。具有多组显示功能，显示组数可达4组。
- 结构设计：采用全密封防水防尘设计，适合各种恶劣检测环境。提供丰富的接口功能，USB3.0接口实现高速数据转存，DP（DisplayPort）视频接口可转HDMI实现屏幕无限扩大。
- 延时精度：纳秒级的延时精度，提高相位延时的精度，能够显著地抑制旁瓣，提高声束的纵向和横向分辨率，改善成像清晰度。
- 数据采集：常规A扫连存，相控阵线扫、扇扫、C扫、TOFD扫实时快速成像，相控阵全聚焦成像，连续数据记录采用编码器或时基。
- 聚焦法则：根据声束角度、焦距、扫查模式、探头及楔块参数自动计算快速生成，扇形扫查角度步进自动优化。
- 滤波器：高通、低通、多个窄带可选，脉冲滤波器宽度根据探头频率自动优化，凸显优良的噪声处理技术。
- 显示屏：10.4寸工业级、TFT显示屏，提供触屏操作，室外或强光线下提供极佳的显示效果。
- 供电电源：电源供电交直流两用，单独使用电池可确保仪器工作4.5小时以上。
性能指标
| 通道参数 | |
| PA/TFM模式 | 32:128通道 |
| UT模式 | 2通道 |
| TOFD模式 | 2通道 |
| 物理参数 | |
| 显示 | 10.4′显示屏，带触摸功能 |
| 探头接口 | IPEX 1个，C5 4个 |
| I/O 接口 | USB 3.0（HOST）2个，USB 2.0（HOST）1个；DP (DisplayPort)显示接口可转HDMI；WIFI（通过USB口加载）；LEMO 1B 二维编码器接口；TTL输入输出口 |
| GPS | 有 |
| 存储器 | 内部：64GB；外部: U盘 |
| 重量 | 4.6kg（不含电池） |
| 体积 | 长×高×宽：346×246×133mm |
| 电源 | 交流：100V～240V 50Hz/60Hz；直流：13.5V |
| 电池类型 | 锂电池 |
| 电池容量 | 双电池，单个电池＜100Wh |
| 电池时间 | ≥4.5h |
| 温度特性 | 工作温度：-10℃～40℃；储存温度：-20℃～60℃ |
| 防护等级 | IP65 |
| 常规超声性能指标 | |
| PRF | 25Hz～10kHz |
| 发射电压 | 75V～250V（50Ω负载） |
| 脉冲宽度 | 30ns～1000ns，步进5ns |
| 阻尼 | 400Ω、80Ω |
| 采样频率 | 100MHz |
| 带宽 | 多频带覆盖0.5MHz～20MHz（-3dB） |
| 增益 | 0.0dB～110.0dB |
| 灵敏度余量 | ≥60dB (窄带)，≥52dB（宽带）（2.5P20、200Φ2平底孔） |
| 垂直线性 | ≤3% |
| 水平线性 | ≤0.1% |
| 分辨力 | ≥26dB (2.5P20) |
| 动态范围 | ≥30dB |
| 滤波器 | 高通、低通、多个窄带 |
| 检波 | 正向、负向、全波、射频（TOFD模式） |
| 通道 | 双通道 |
| 最大范围 | 10000mm (钢纵波) |
| 测量闸门 | A、B、G |
| 闸门起点 | 全范围 |
| 闸门宽度 | 闸门起点到全范围 |
| 闸门高度 | 1～99% |
| 报警 | 声、光报警 |
| 测量模式 | 前沿、峰值 |
| TCG | 16点 |
| 相控阵全聚焦性能指标 | |
| 通道数 | 32：128通道 |
| 最大孔径 | 32阵元 |
| 支持最大阵元数 | 128阵元 |
| 聚焦法则 | 不小于1024 |
| 扫查角度范围 | -89°～89° |
| 校准功能 | 声速、延时、TCG、ACG、编码器 |
| 检测范围 | 1000mm |
| 最小角度步进 | 0.1°，带自动优化功能 |
| 采样频率 | 100MHz，10bit |
| 检波 | 全波 |
| A扫波高显示 | 最高800% |
| 可调模拟增益 | 80dB |
| 最大重复频率 | 20kHz |
| 发射电压 | 20V～110V（50Ω负载） |
| 脉冲方式 | 双极性方波 |
| 脉冲宽度 | 30ns～1000ns，步进5ns |
| 带宽 | 多频带覆盖0.5MHz～20MHz（-3dB） |
| 滤波 | 高通、低通、多个窄带 |
| 触发 | 编码器、时基 |
| 测量模式 | 前沿、峰值 |
| 显示读数 | 幅度、声程、水平、深度 |
| 测量分辨率 | 0.5mm |
| 扫查类型 | 线扫、扇扫、C扫、D扫、全聚焦（TFM） |
| 扫查长度 | 不小于15米 |
| 扫查速度 | 不小于30mm/s |
| TFM成像 | 实时2D |
| TFM焦点数量 | 最高100万点 |
| 3D重构成像 | 有 |
