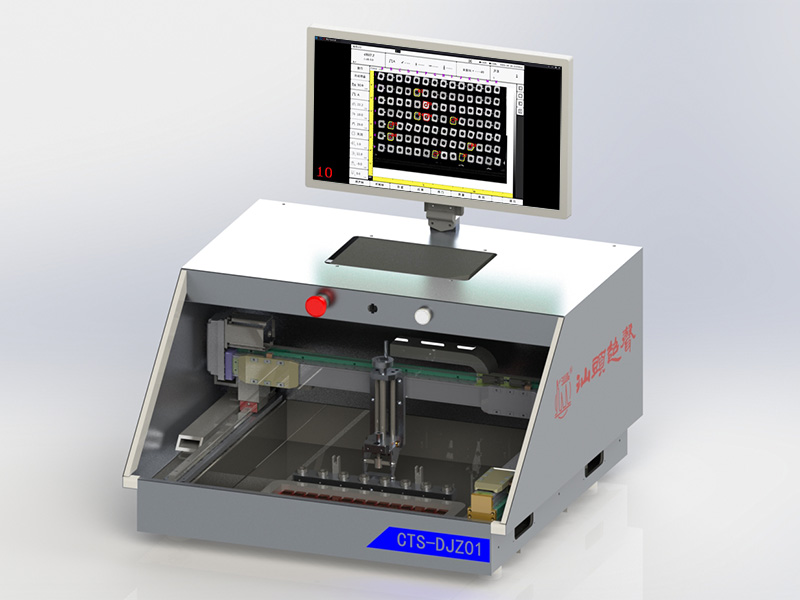

CTS-DJZ01桌面式水浸C扫设备是一款高精度智能检测系统，专为小型精密工件设计。设备集成我司自主研发的超声自动化检测系统，搭载CTS-PA22M相控阵模块，兼具常规多通道C扫与相控阵C扫功能，可满足小型复杂结构的检测需求。
CTS-DJZ01桌面式水浸C扫设备是一款高精度智能检测系统，专为小型精密工件设计。设备集成我司自主研发的超声自动化检测系统，搭载CTS-PA22M相控阵模块，兼具常规多通道C扫与相控阵C扫功能，可满足小型复杂结构的检测需求。
双扫查模式：设备标配为多通道设计，可支持多个高频常规水浸探头同时扫查，同时覆盖多个待测工件，提升检测效率。也可切换为相控阵扫查模式，使用相控阵探头实现相控阵C扫。
AI辅助判伤：定制化的智能AI辅助判伤系统，扫查结束后，自动识别待测工件，并根据预设标准，圈出工件缺陷。同时，提供内置参数调整，用户可根据判伤标准需要调整圈选规则。
高精度工装：设备具有高精度工装，可实现探头精准定位，能有效避免震动带来的不良影响；同时具备俯仰角调节功能，不仅能灵活适应不同工艺需求，还可兼容多种规格的工件，为相关操作提供稳定且适配性强的支撑。
轻量化小体积：桌面式水浸 C 扫设备在结构设计上聚焦 “紧凑高效” 核心需求，采用轻量化小体积设计方案，实现了功能性与空间利用率的精准平衡。
项目 | 参数 |
通道数 | 并行16通道，支持16发16收应用 |
支持探头阵元数 | 扩展最大支持512 |
每帧最大扫描线数 | 512 |
数字化频率 | 100MHz，10bit |
调模拟增益 | 80dB |
带宽 | 标准模式：0.5MHz～20MHz（-3dB）；低频模式：0.3MHz～18MHz（-3dB） |
滤波 | 高通、低通、窄带 |
检波方式 | 全波、正向、负向 |
发射电压 | 20Vpp、40Vpp、110Vpp（50Ω负载） |
脉冲宽度 | 标准模式：50ns～500ns；低频模式：50ns～1250ns |
最大重复频率 | 20kHz |
外部接口 | USB2.0、双轴编码器、I/O（6个连接信号、开机控制信号） |
数据接口 | WIFI（通过USB2.0接口转换）、千兆以太网（通过USB2.0转换） |
供电电压 | AC 220V，50Hz |
检测范围 | 长375mm×宽250 mm |
探头高度调节范围 | 0～45 mm |
探头类型 | 常规探头、相控阵探头 |
设备自重 | 约50kg |
设备尺寸 | 约长75cm×宽70m×高40cm |
应用领域：
新能源领域：水冷板流道堵塞检测。
电子制造：线束焊接头虚焊识别。
复合材料：铜铝复合板分层分析。
