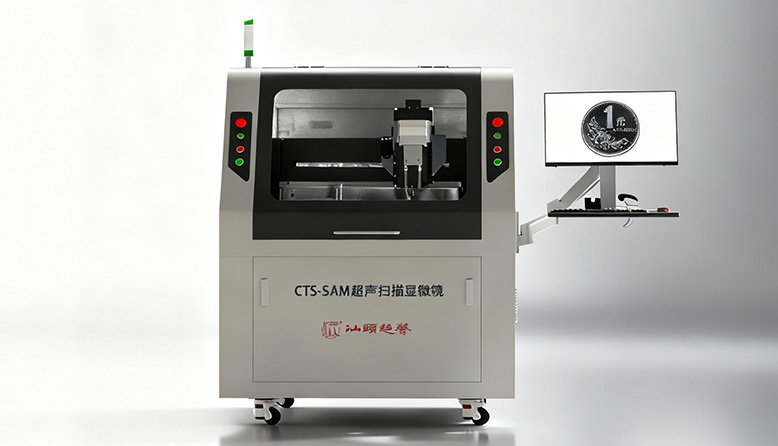

• 系统组成：机架、高精度直线电机扫描平台、多自由度探头夹具、水槽、水过滤循环系统、高频脉冲发生接收仪、远端脉冲发生器、高频采集卡、电控系统、软件系统等。

• 激励采用自主研发的高频脉冲发生接收仪CTS-8072PR-500M，突破国外技术的垄断，实现国产化自主可控。

• 具有丰富的扫查规划功能，能够满足多工件规划、多扫查面规划、自动路径规划、示教路径规划、外部路径规划等。

• 运动控制功能包括：单轴点动模式、单轴绝对模式、单轴相对模式、TCP控制模式、运动系统校准等。

• 扫查功能涵盖：幅度C扫、深度C扫、多层C扫、穿透C扫，并具有界面波跟踪功能，实现界面波补偿声程。

• 具有C视图导航功能，可通过点击C扫图的具体像素点，将探头移至与实际被检工件相对应的位置。

• 视图显示包括A扫、B扫、C扫、D扫、3D视图、FFT频谱分析等，全程记录A扫波形数据和保存全部视图。

• 具有全面功能强大的数据分析功能，包括：

ØX、Y、Z厚度与距离测量功能：根据手工圈选的轮廓（圆形，矩形，多边形）计算缺陷百分比；

Ø根据CAD导入的轮廓模板，计算百分比；

Ø自动圈选缺陷功能；

Ø记录缺陷列表，定位缺陷位置；

Ø焊合率计算；

Ø局部闸门和阈值功能，实现可对C扫图进行加框，修改局部闸门和阈值；

Ø提供多种调色板可选及自定义调色板导入，切换标尺单位，定义色标范围，多种图层的显示和关闭等功能。
