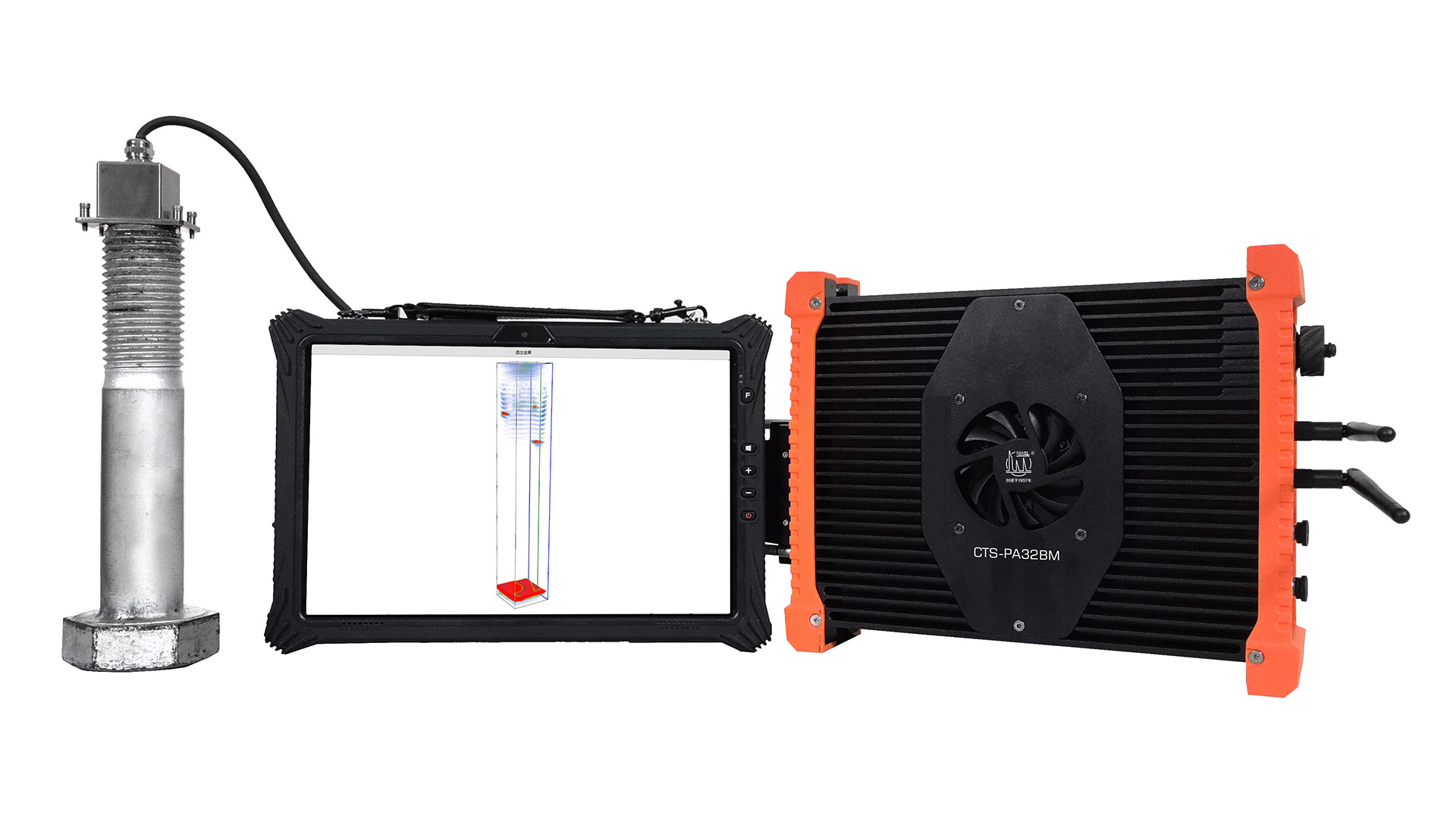

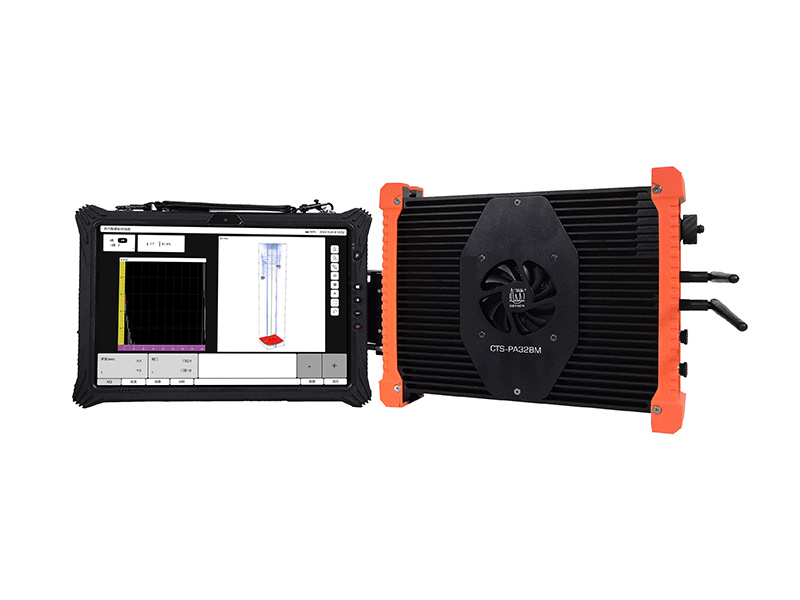

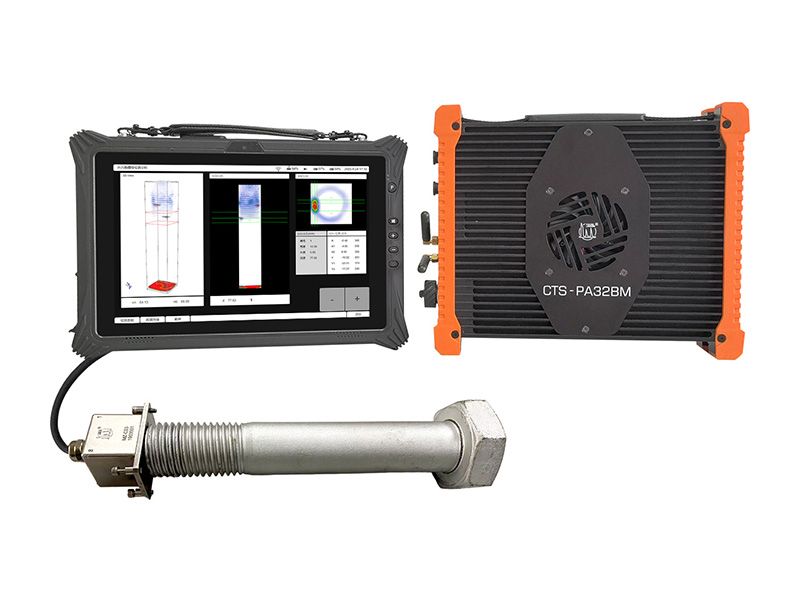

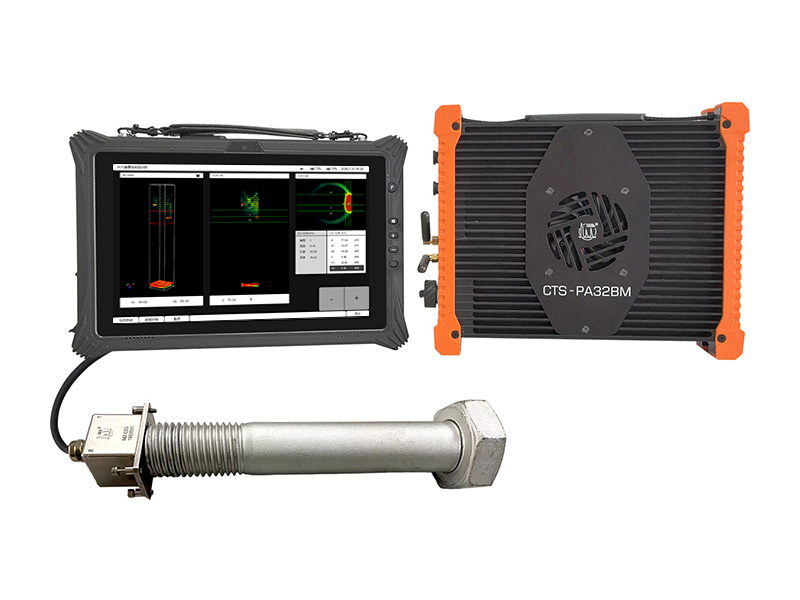

CTS-PA32BM相控阵全聚焦3D实时成像检测仪集成了相控阵PAUT和业界最前沿的实时3D全聚焦TFM、相位相干成像PCI、多模态全聚焦声学响应分布AIM云图、“鹰眼”焊缝全息实时3D成像等核心成像检测技术，TFM图像实时帧率高达100fps，聚焦点数高达100万点，支持A、B、C、D、3D和4D多种显示方式。支持二次开发，可作为自动化检测系统集成配套的专用相控阵模块。
CTS-PA32BM相控阵全聚焦3D实时成像检测仪：

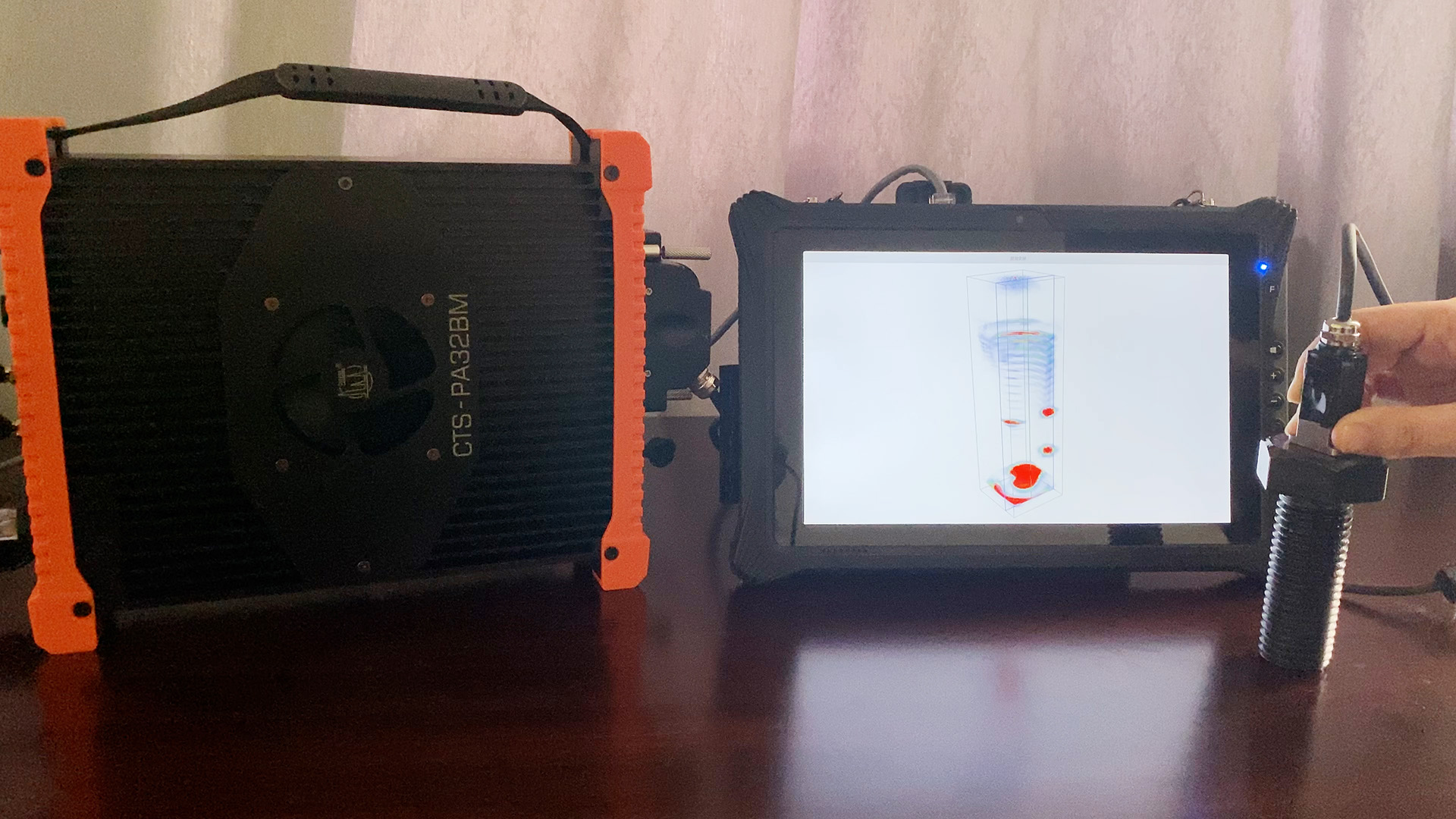

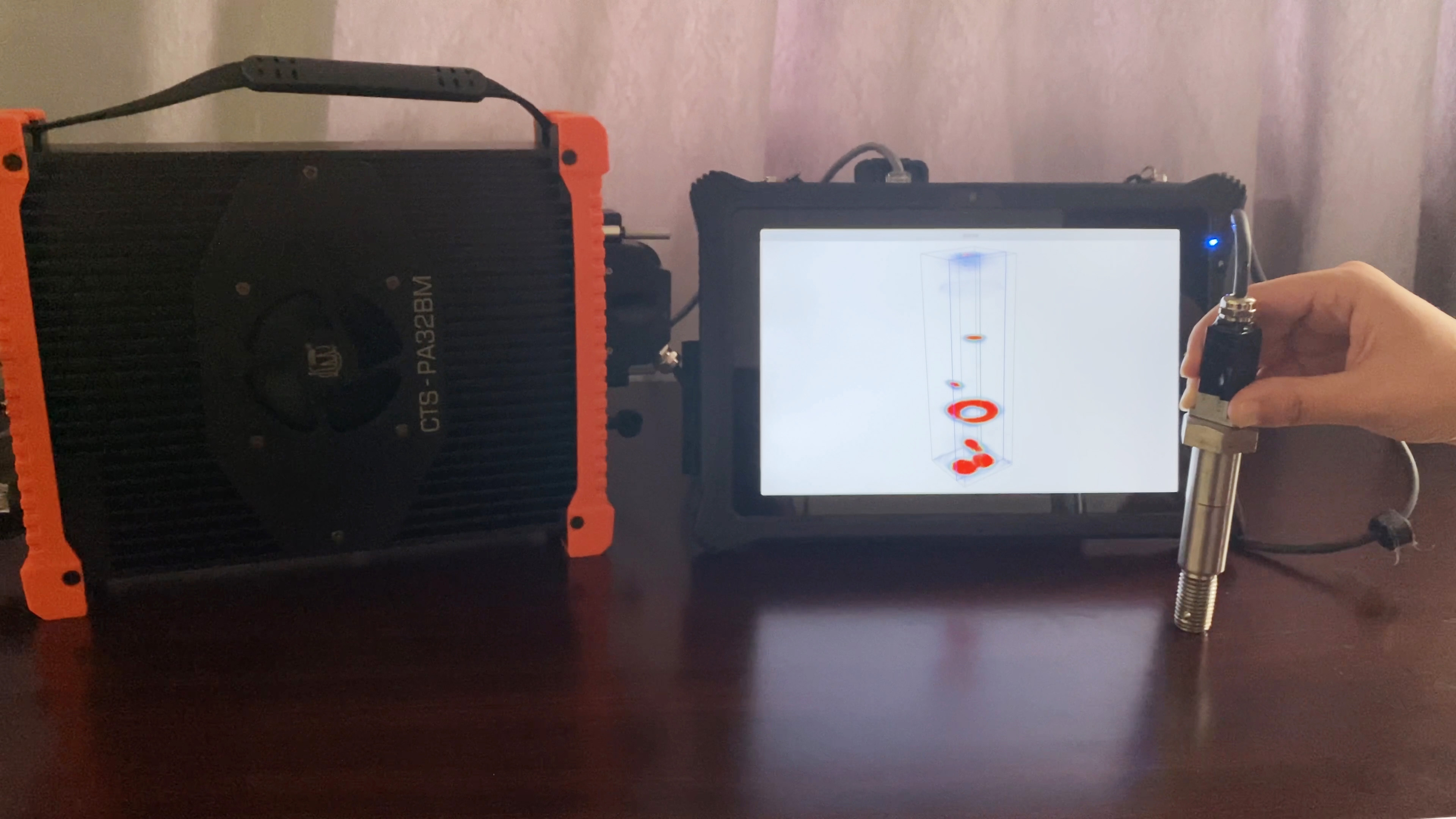

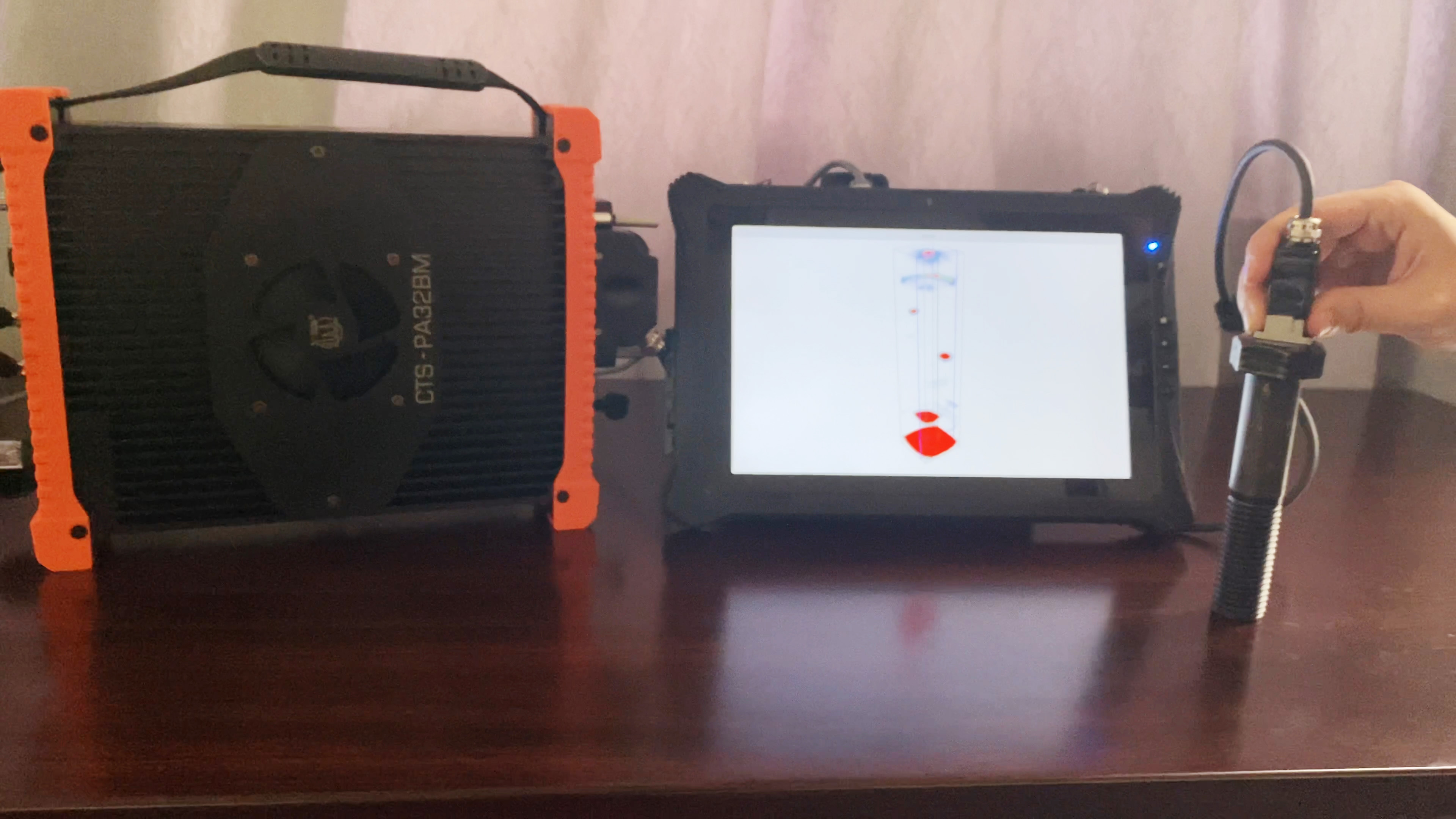

1. 实时 3D 可视化：内置高速 3D 重建算法，扫查过程实时生成工件内部缺陷立体三维图像，缺陷空间位置直观可见；
2. AI 缺陷智能识别：搭载 AI 缺陷智能识别算法，一键完成缺陷三维空间定位和定量测量；
3. 多模态全聚焦声学响应分布 AIM 云图：直观展示声场覆盖范围，辅助扫查方案设计；
4. "鹰眼" 焊缝全息实时 3D 成像（行业前沿技术）：完整还原焊缝内部缺陷空间形态，实现焊缝全息可视化。

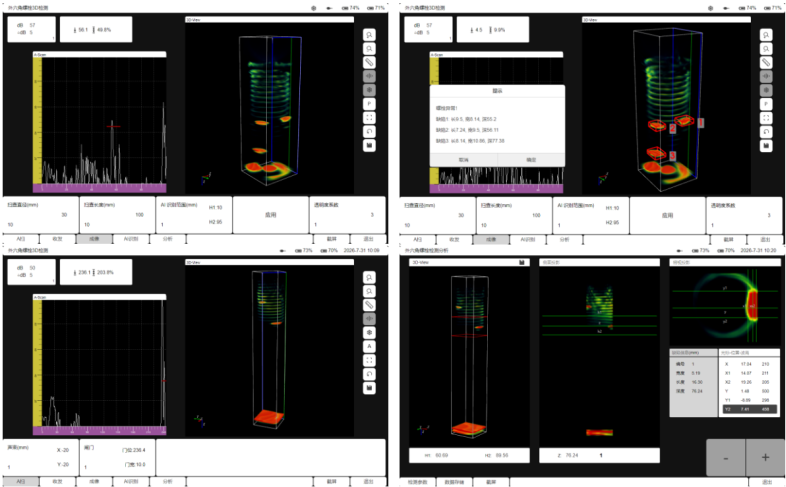

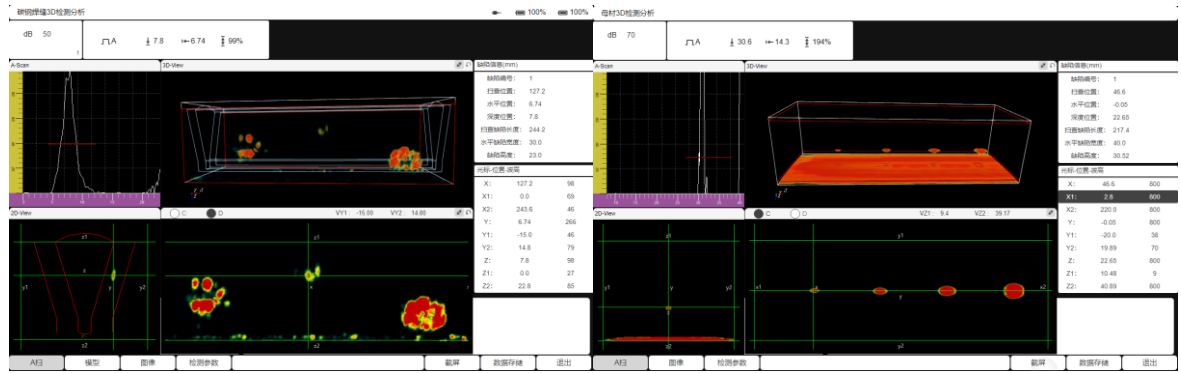

1. 实时3D可视化
内置高速 3D 重建算法，扫查过程实时生成工件内部缺陷立体三维图像，缺陷空间位置直观可见。

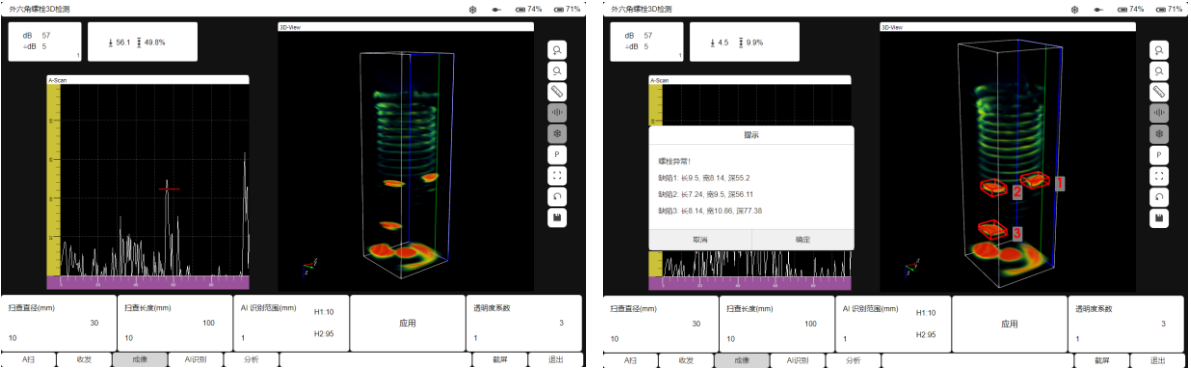

2. AI缺陷智能识别
搭载 AI 缺陷智能识别算法，一键完成缺陷三维空间定位和定量测量。
3. 多模态声学与相位成像技术

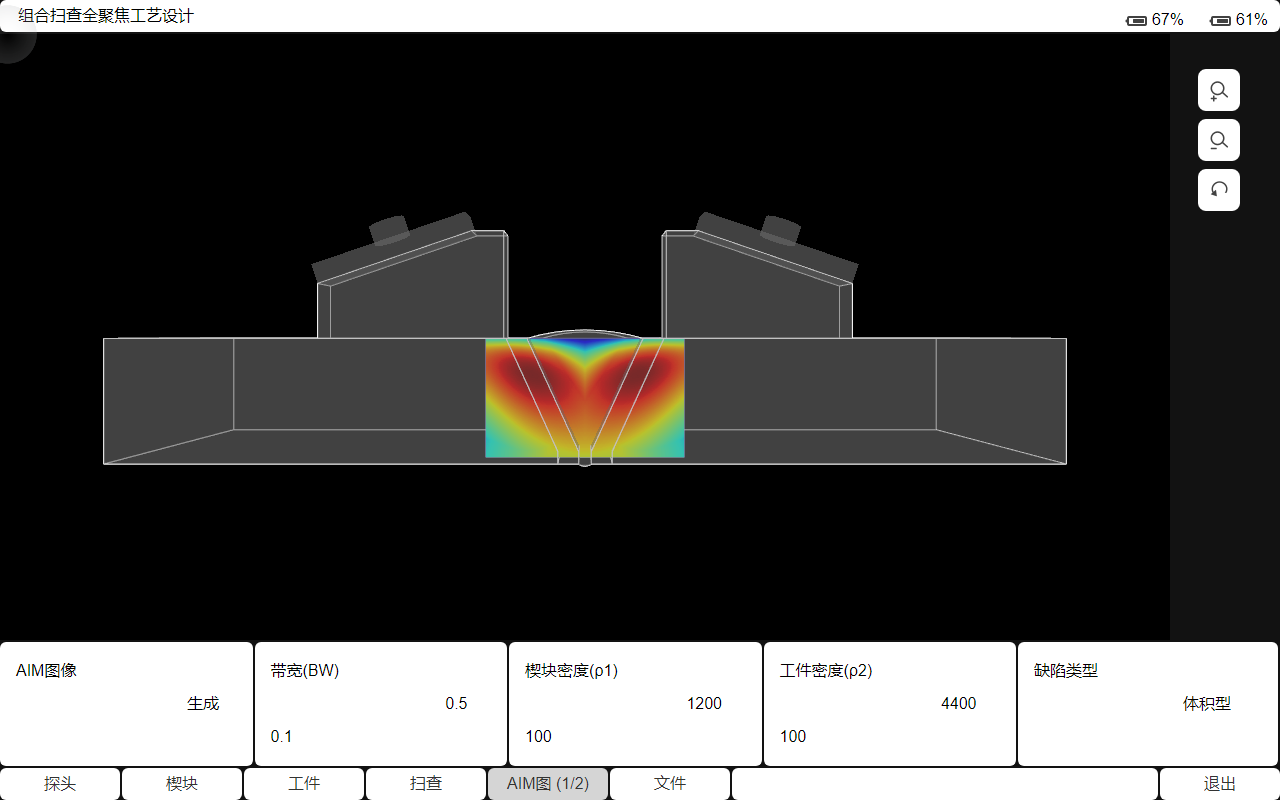

多模态全聚焦声学响应分布AIM云图：直观展示声场覆盖范围，辅助扫查方案设计。

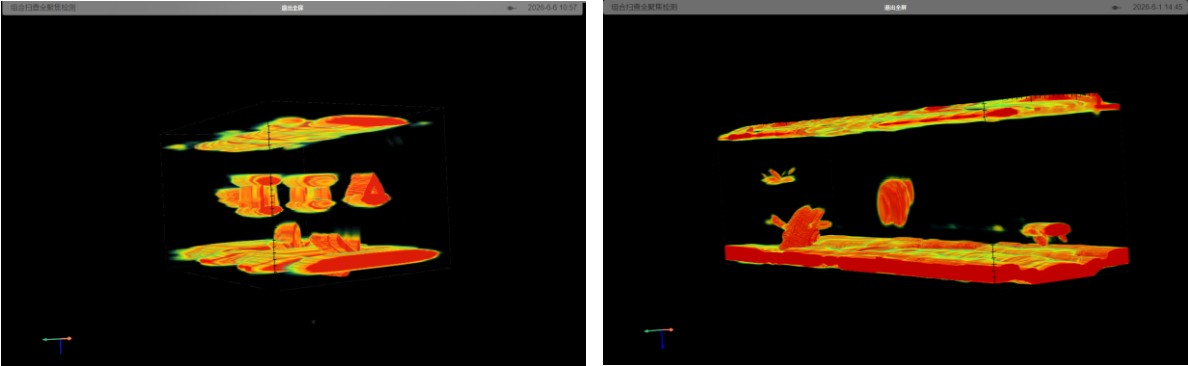

4. “鹰眼”焊缝全息实时3D成像（行业前沿技术）
多组阵列多模态全聚焦实时3D超声影像融合，3D 立体成像，完整还原焊缝内部缺陷空间形态，实现焊缝全息可视化。
5. 完善的校准与成像性能
校准：支持相控阵 ACG、TCG、TFM 快速声场校准；
TFM 实时成像：100fps 高帧率、百万级聚焦点，检测画面流畅无延迟。
6. 自动化检测核心配套
支持二次开发，可作为自动化检测系统集成配套的专用相控阵模块，通道数最大可支持到1024，高信噪比波形图像质量、高达30kHz重复频率以及0.2-21MHz超大接收带宽，能够满足多种自动化探伤应用需求。
| 相控阵/全聚焦性能指标 | |
| 通道数 | 32:128通道 |
| 最大孔径 | 32阵元 |
| 支持最大阵元数 | 128阵元 |
| 采样频率/位数 | 100MHz，16bit |
| 检波 | 全波 |
| A扫波高显示 | 最高800% |
| 可调模拟增益 | 80dB |
| 最大重复频率 | 30kHz |
| 发射电压 | 高、中、低三挡（50Ω负载） |
| 脉冲方式 | 双极性方波 |
| 脉冲宽度 | 30ns～1000ns |
| 带宽 | 0.2MHz～21MHz（-3dB） |
| 滤波 | 高通、低通、多个窄带 |
| 触发 | 编码器 |
| 扫查类型 | PAUT、2D/3D TFM、多模态TFM |
| 显示类型 | A、B、C、D、3D和4D型显示 |
| TFM焦点数量 | 最高100万点 |
| 最大显示深度 | 1.0m |
| 数据传输 | 千兆以太网、无线WIFI |
| 物理参数 | |
| 探头接口 | IPEX 1个 |
| I/O接口 | USB2.0 1个 |
| 千兆以太网口1个 | |
| WIFI天线接口 | |
| 双轴编码器 | |
| TTL输入/输出口 | |
| 电源 | 交流：100V～240V 50Hz/60Hz；直流：13.5V |
| 电池容量 | 双电池，单个电池＜100Wh |
| 电池时间 | ≥4h |
| 工作温度 | -10℃～45℃ |
| 存储温度 | -40℃～60℃ |
| IP等级 | 可定制IP67 |
| 体积 | 长×高×宽：291×221×99mm |
| 重量 | 3.65kg(含电池) |
支持相控阵、全聚焦成像技术二次开发，为高校科研提供高性能硬件平台。

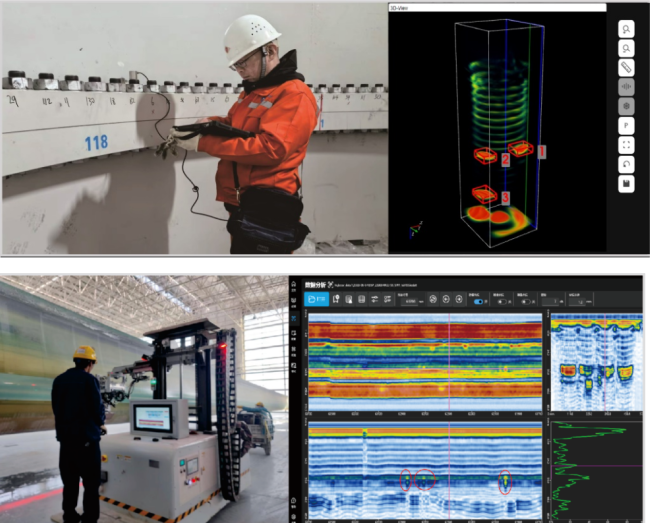

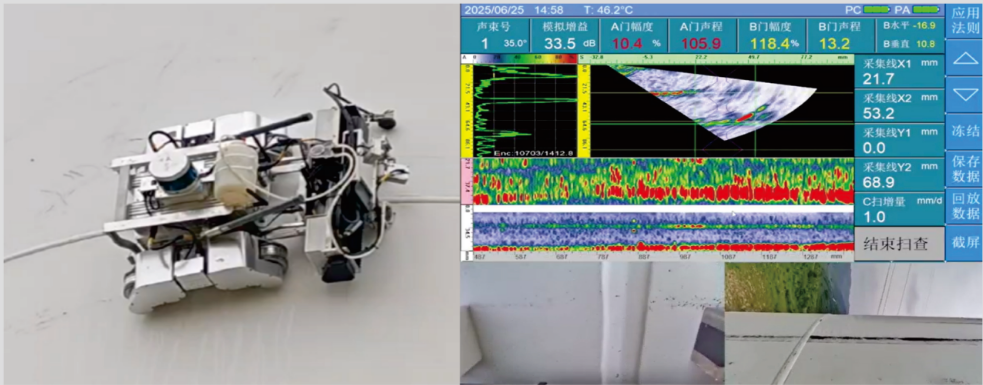

为风电行业螺栓、叶片、塔筒焊缝关键部件检测提供全套解决方案。

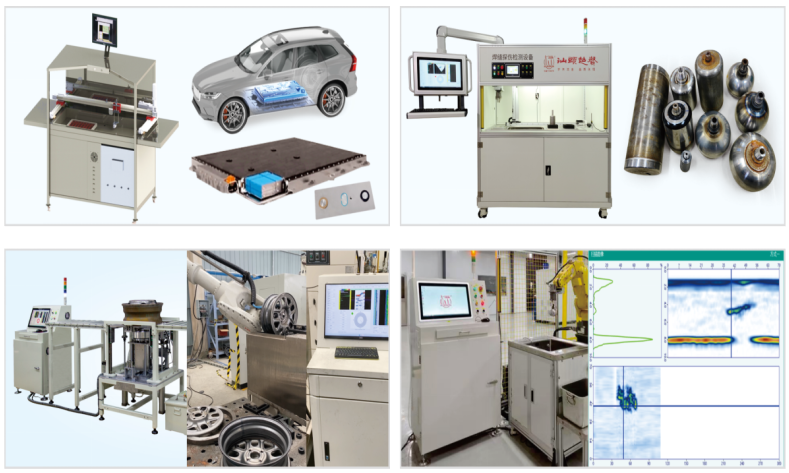

可作为自动化检测系统集成配套的专用相控阵模块，通道数最大可支持到1024，高信噪比波形图像质量、高达30KHz重复频率以及0.2-21MHz超大接收带宽，能够满足多种自动化探伤应用需求。
