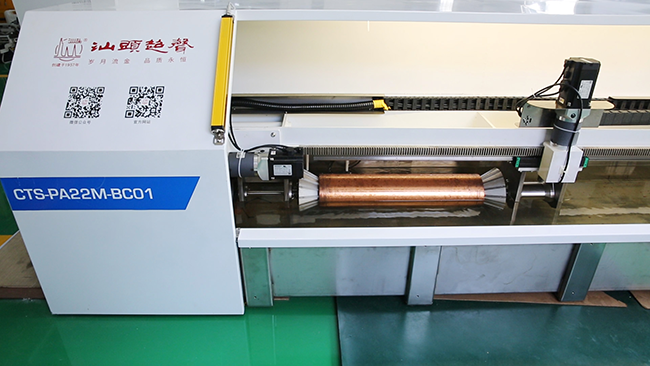

管材检测：

针对管材靶材检测的复杂性与多样性，管材水浸相控阵C扫检测系统集成了主轴传动、上料辅助托架、超声检测中心与锥顶尾架四大关键部件，通过精密的机械设计和运动控制，能够准确、稳定地实现不同管径、壁厚管材的全自动上下料和全自动检测，确保每一次检测都能达到最高标准。

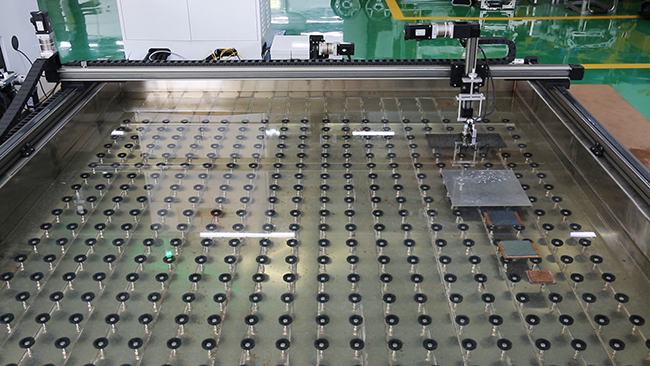

板材检测：

对于板材检测，板材水浸相控阵C扫检测系统配备了浸没水槽、三轴调节移动滑台、超声检测中心三大核心部件。浸没水槽为板材提供了一个稳定的水浸环境，三轴调节移动滑台则能够精确控制超声检测中心的移动，实现大尺寸靶材板材进行全方位、无死角的检测。这一设计不仅提高了检测的精度与效率，还大大降低了人工操作的难度与成本。

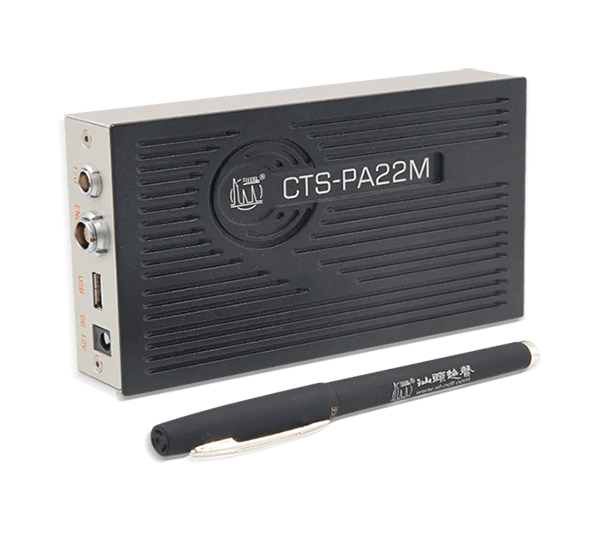

超声模块：

靶材自动化水浸相控阵C扫系统的核心在于其高性能的CTS-PA22M相控阵模块，该模块支持模块化设计与二次开发，具备实时成像能力，高精度、高灵敏度，能够实现靶材的全方位、深层次检测，确保每一次检测都精准无误。

实时成像：

靶材自动化水浸相控阵C扫系统采用A+L+C成像技术，针对靶材进行C扫检测。操作简便，只需选择管材或板材类型，点击来料启动，即可开始自动扫查，实时生成检测图像。图像自动换行无缝拼接，形成完整视图，检测完成后自动计算靶材焊合率。通过位置光标功能，用户可以轻松定位并回放检测图像中的任意位置，便于细节分析。

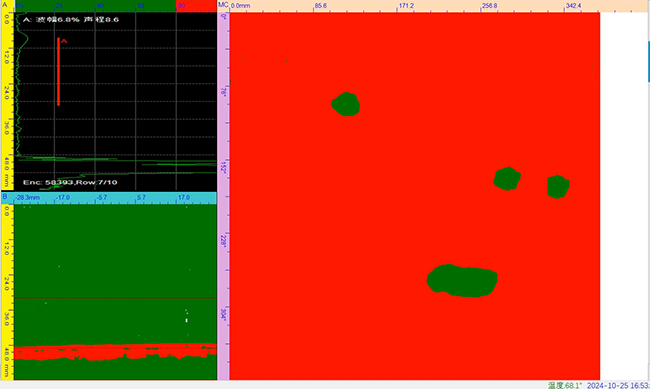

管材水浸C扫检测成像

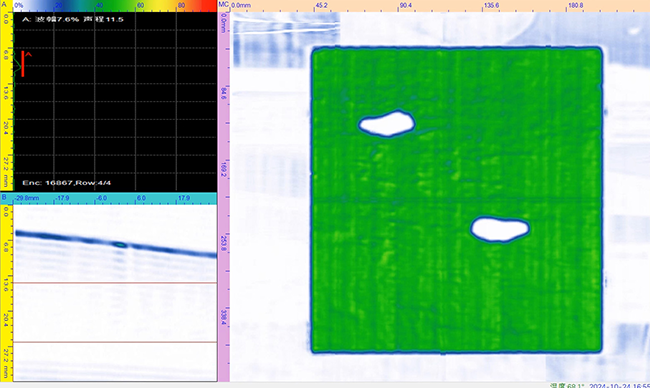

板材水浸C扫检测成像

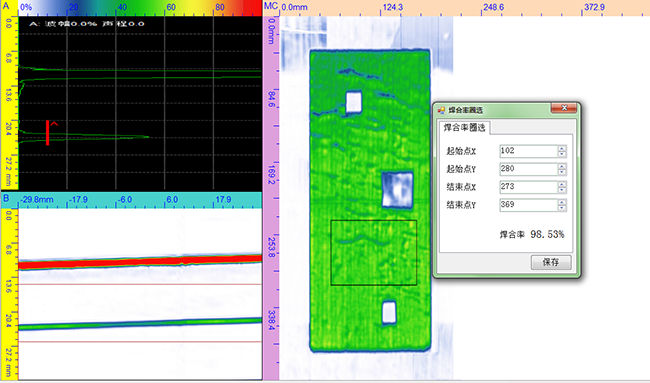

结果评定：

系统提供焊合率计算功能，支持“全部”与“测量框”两种测量方式，用户可根据实际需求选择。系统依据有效波高至评定波高的区间，自动计算焊合率，为产品质量评估提供科学依据。
