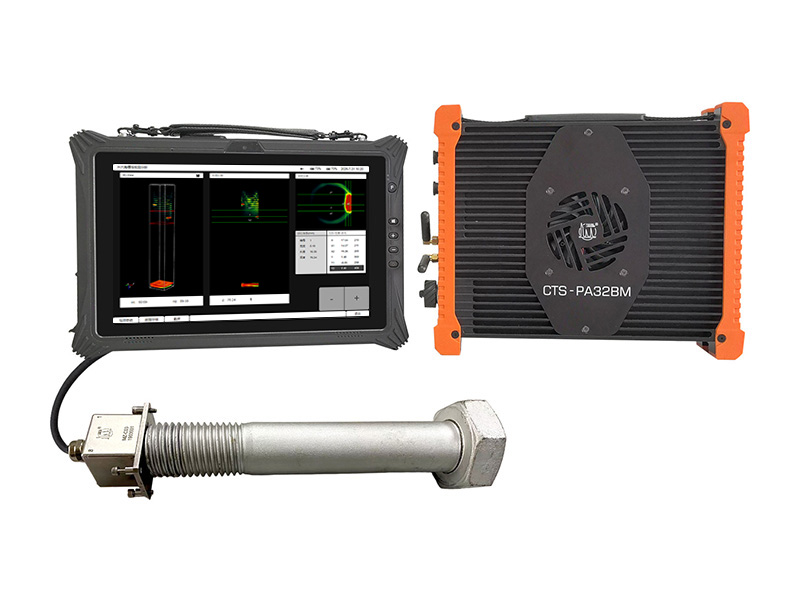

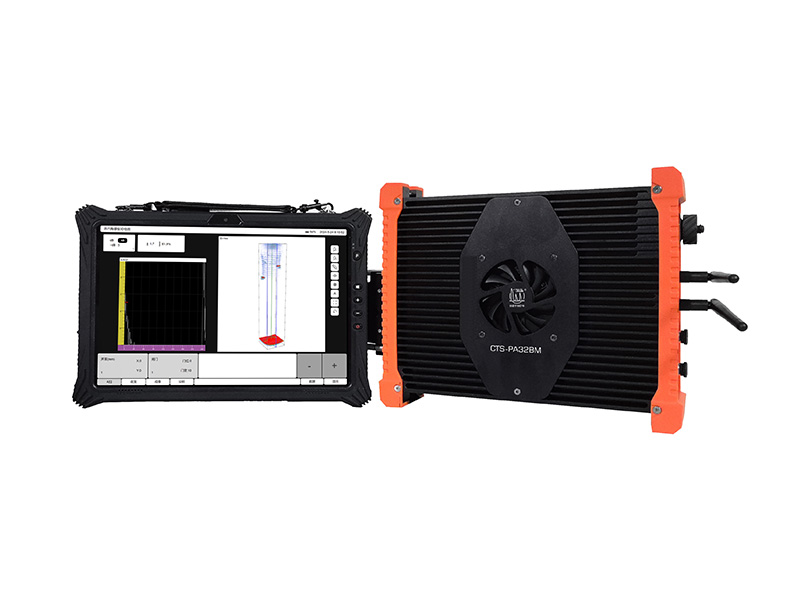

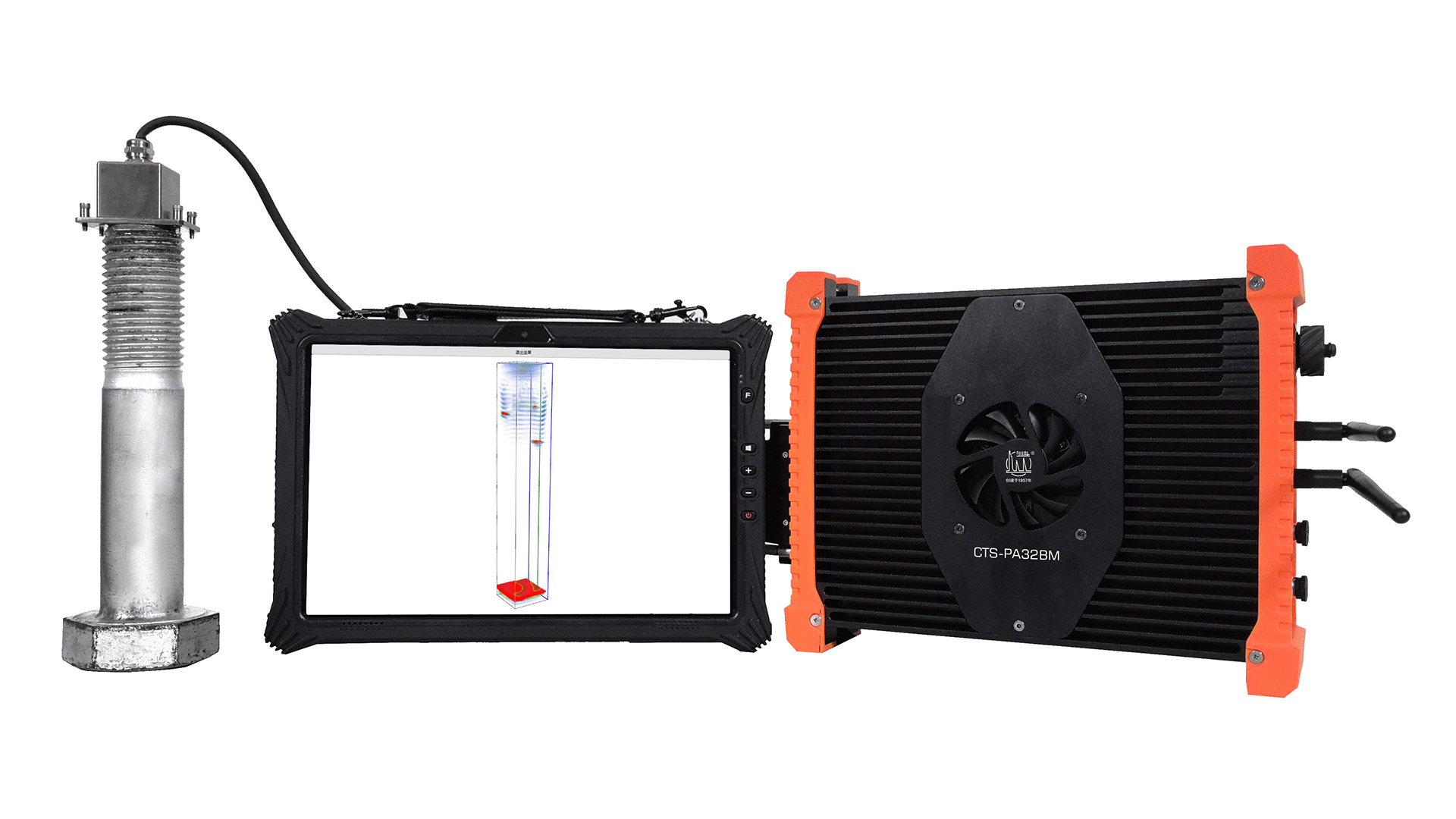

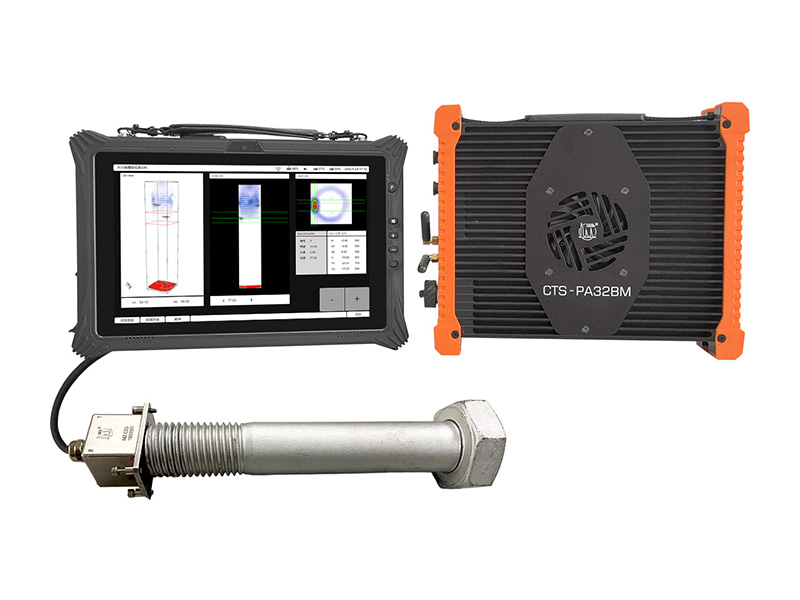

CTS-PA32BM相控阵全聚焦3D实时成像检测仪集成了相控阵PAUT和业界最前沿的实时3D全聚焦TFM、多模态全聚焦TFM等高端成像技术，TFM图像实时帧率高达100fps，聚焦点数高达100万点，支持A、B、C、D、3D和4D多种显示方式。
CTS-PA32BM相控阵全聚焦3D实时成像检测仪集成了相控阵PAUT和业界最前沿的实时3D全聚焦TFM、多模态全聚焦TFM等高端成像技术，TFM图像实时帧率高达100fps，聚焦点数高达100万点，支持A、B、C、D、3D和4D多种显示方式。可作为自动化检测系统集成配套的专用相控阵模块，通道数最大可支持到1024，高信噪比波形图像质量、高达30KHz重复频率以及0.2MHz～21MHz超大接收带宽，能够满足多种自动化探伤应用需求。

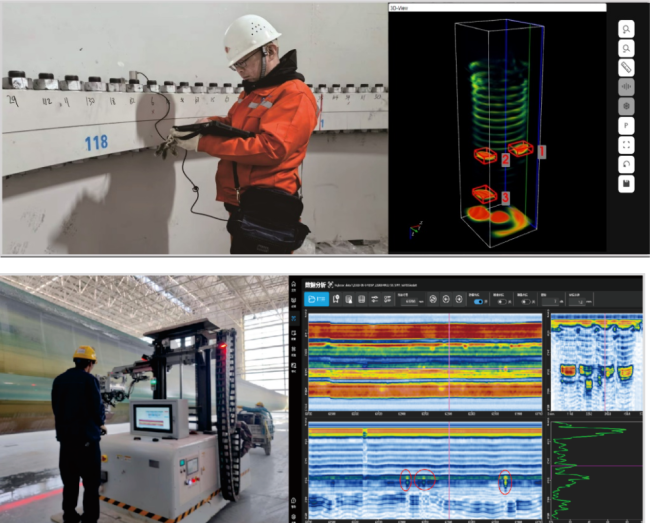

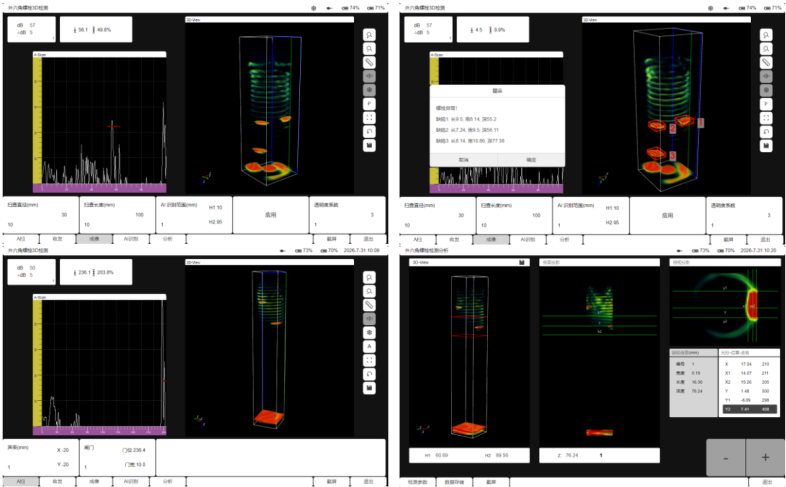

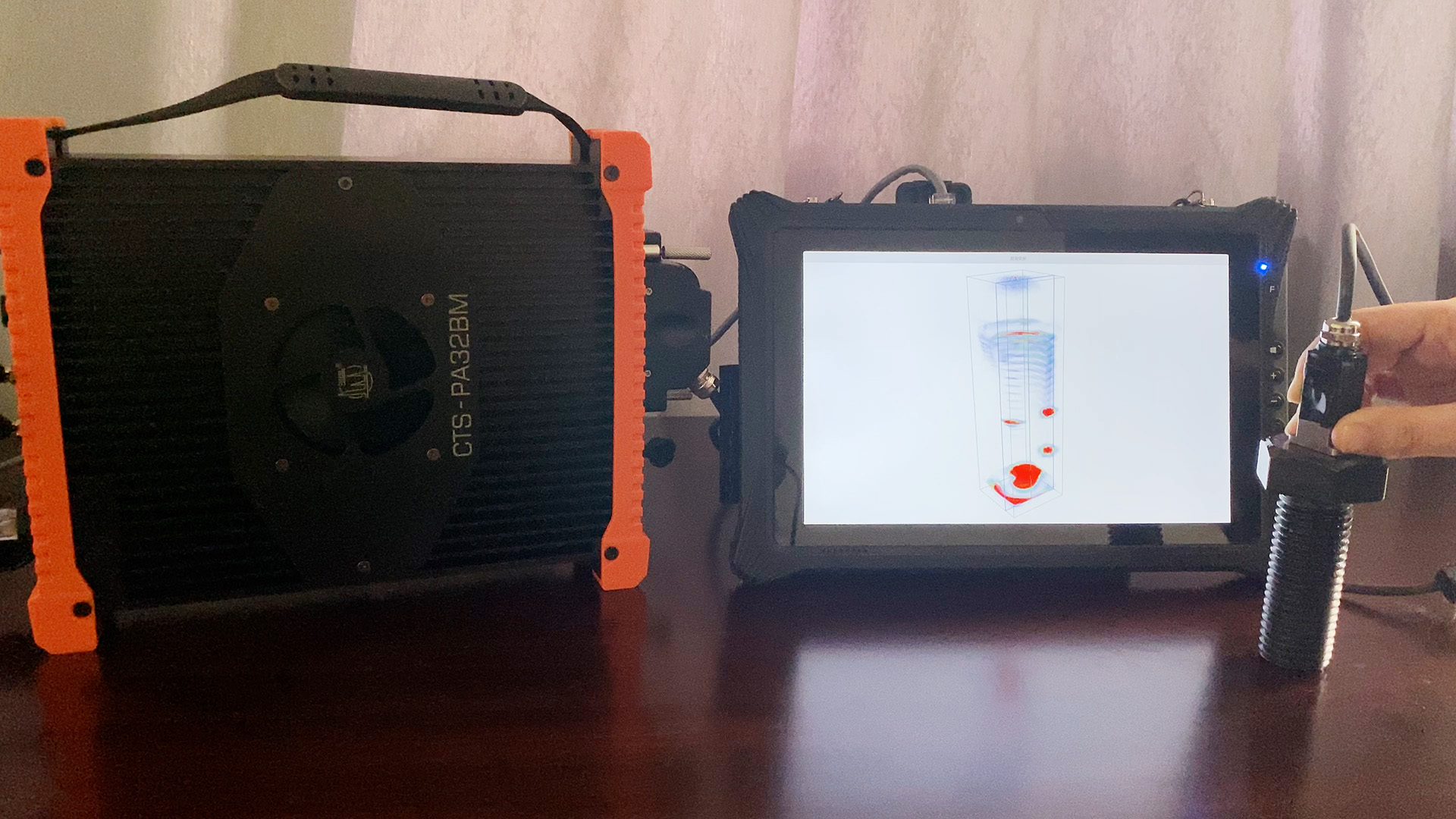

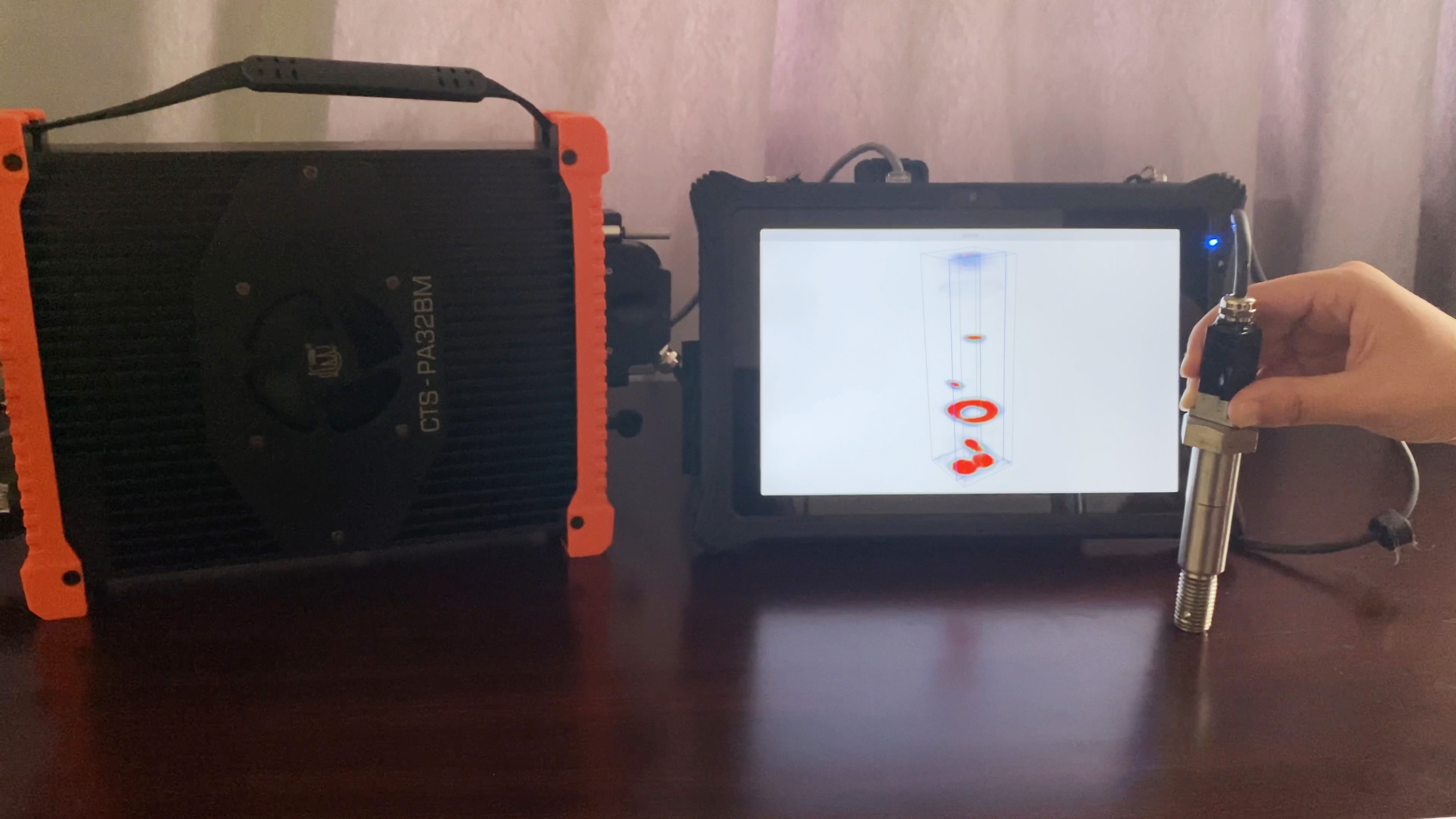

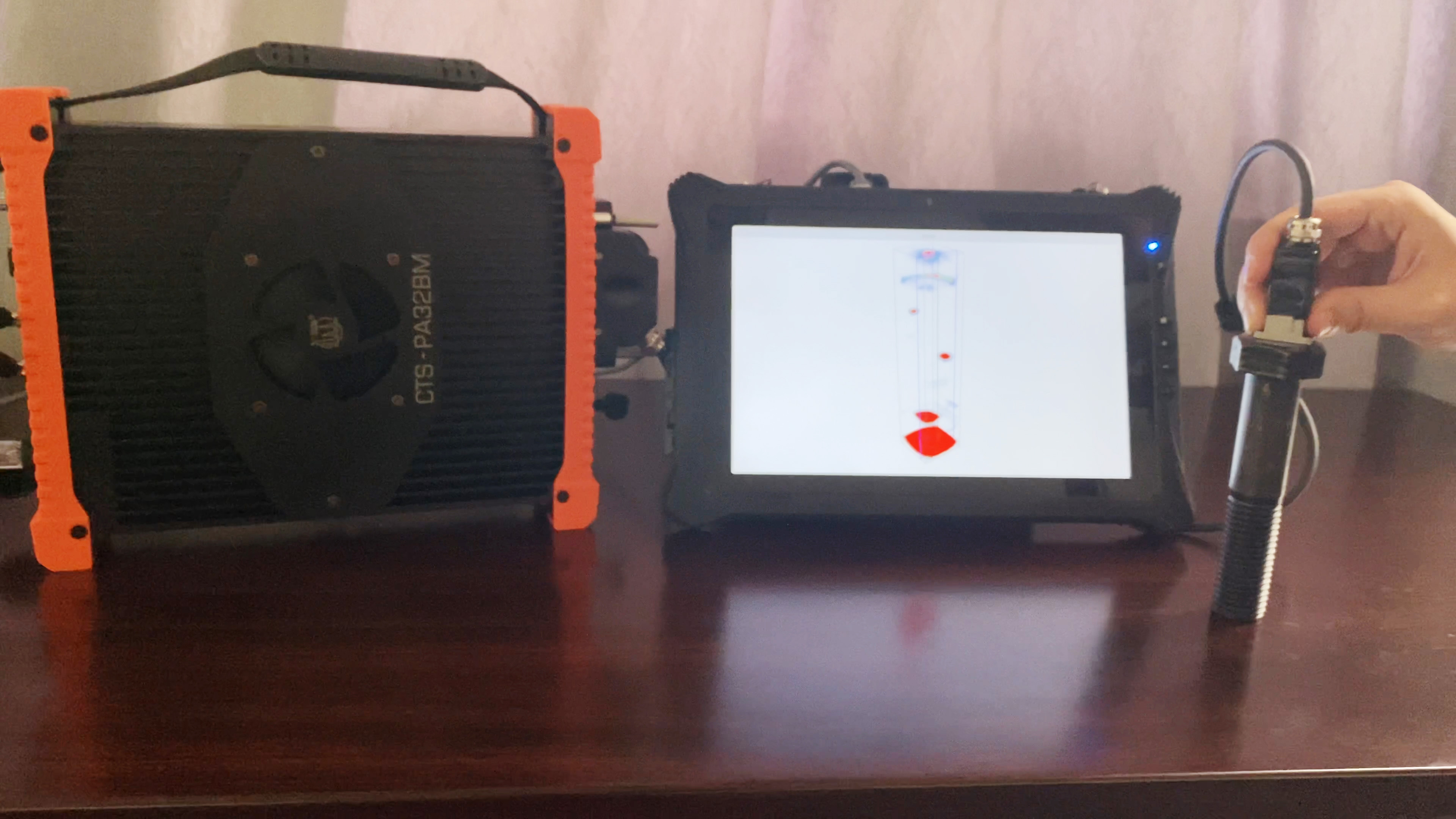

实时3D可视化：采用先进的相控阵全聚焦超声技术，结合创新的3D成像算法，实时重建出工件内部结构的三维图像，帮助检测人员直观地识别缺陷位置和大小，快速检出缺陷，提高缺陷检测的准确性及高效性。

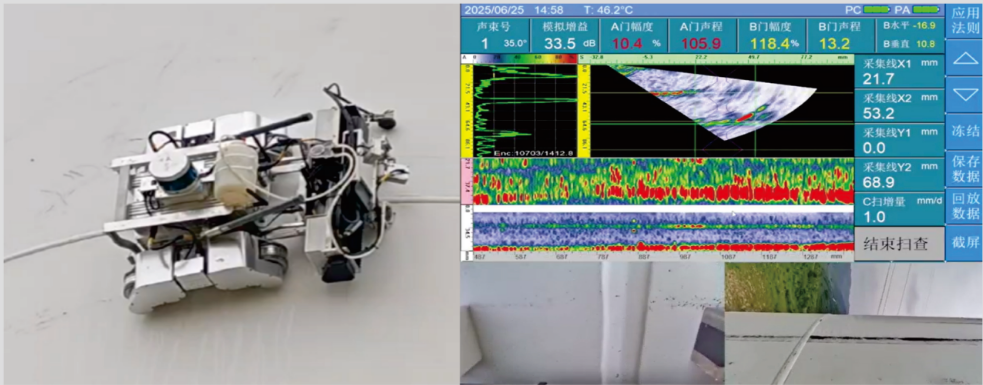

多组多模态焊缝检测：系统内置了多种模态的全聚焦重构算法模型，支持多组多模态2D实时全聚焦超声成像，能够支持编码器连续扫查，对被检材料形成完整的3D TFM检测结果图像，实时重构被检测材料内部各种异型缺陷真实形状。
高速自动化扫查：千兆以太网卡连接，确保高速稳定的有线数据传输，配备了无线Wi-Fi功能，方便现场操作时的灵活部署与远程监控需求。实现大数据量的高效处理与传输，适用于高分辨率扫描和多通道数据采集的自动化检测。
超宽频带：超宽的带宽能力，无论是对于高衰减材料的低频穿透力要求，还是薄板材料、缺陷精细检测的高频灵敏度需求，都拥有突出的检出能力，满足多样化的检测需求。
轻量便携设计：设备体积小巧，重量轻便，搭配高性能平板，便于携带到任何位置进行现场检测，满足各种复杂环境的检测需求和应用场景。
相控阵全聚焦性能指标 | |
通道数 | 32:128通道 |
最大孔径 | 32阵元 |
支持最大阵元数 | 128阵元 |
采样频率位数 | 100MHz，16bit |
检波 | 全波 |
A扫波高显示 | 最高800% |
可调模拟增益 | 80dB |
最大重复频率 | 30kHz |
发射电压 | 高、中、低三挡（50Ω负载） |
脉冲方式 | 双极性方波 |
脉冲宽度 | 30ns～1000ns |
带宽 | 0.2MHz～21MHz（-3dB） |
滤波 | 高通、低通、多个窄带 |
触发 | 编码器 |
扫查类型 | PAUT、2D/3D TFM、多模态TFM |
显示类型 | A、B、C、D、3D和4D型显示 |
TFM焦点数量 | 最高100万点 |
最大显示深度 | 1.0m |
数据传输 | 千兆以太网、无线WIFI |
物理参数 | |
探头接口 | IPEX 1个 |
I/O接口 | USB2.0 1个，千兆以太网口1个，WIFI天线接口，双轴编码器，TTL输入输出口 |
电源 | 交流：100V～240V 50Hz/60Hz；直流：13.5V |
电池容量 | 双电池，单个电池＜100Wh |
电池时间 | ≥4h |
工作温度 | -10℃～45℃ |
存储温度 | -40℃～60℃ |
IP等级 | 可定制IP67 |
体积 | 长×高×宽：291×221×99mm |
重量 | 3.65kg(含电池) |

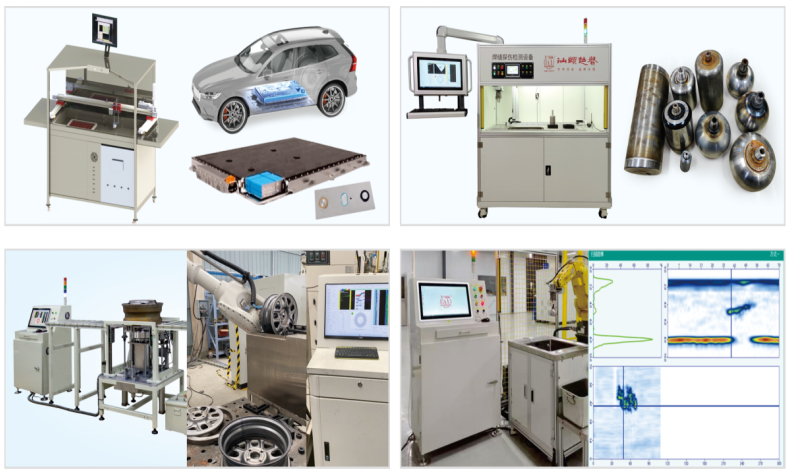

应用领域：
开展相控阵、全聚焦等高端技术的二次功能开发，解决项目高精度的检测需求。
可为用户定制专属相控阵扇扫、线扫、C扫、D扫、全聚焦多模式等功能的开发。
