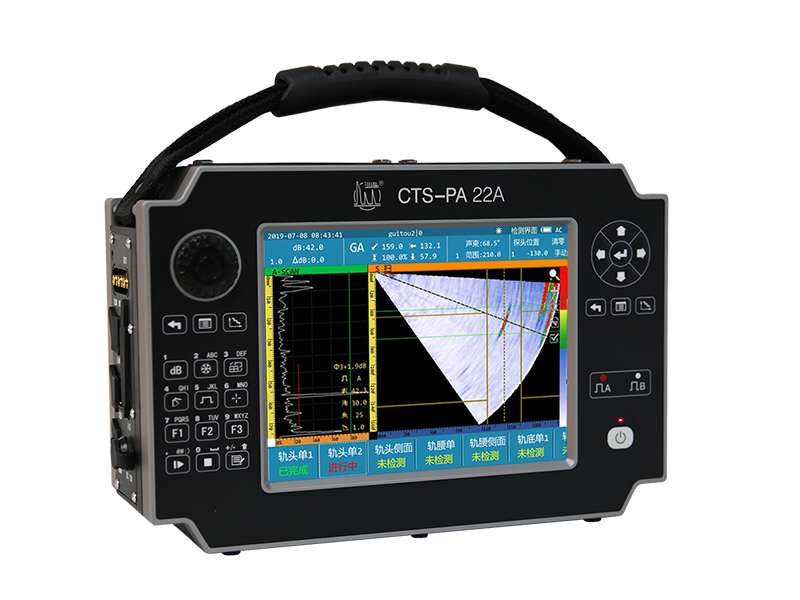

钢轨焊缝超声检测仪 CTS-PA22A
分享：

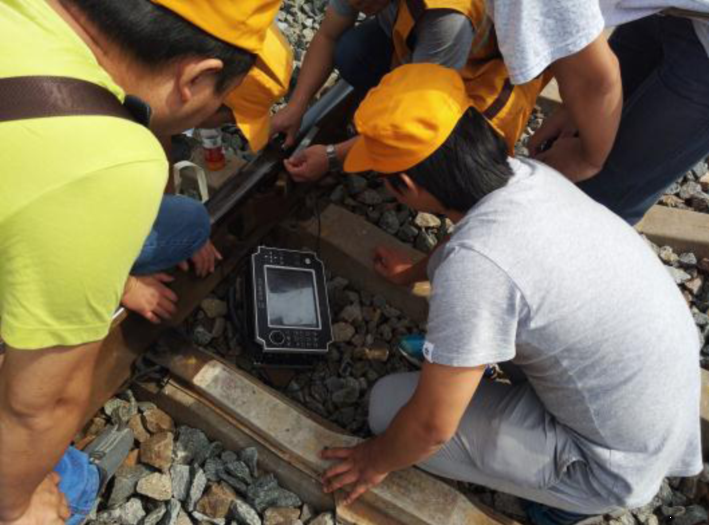

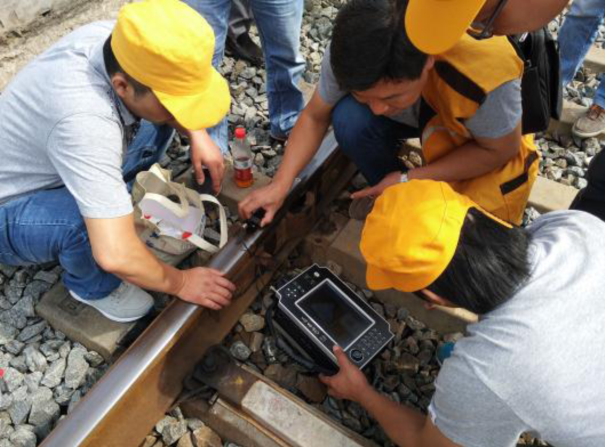

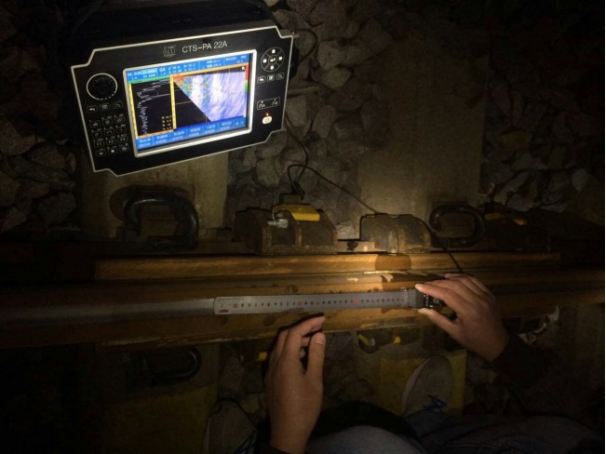

CTS-PA22A 型钢轨焊缝相控阵超声检测仪是“汕头超声”专门为铁路钢轨焊缝检测而设计的专业相控阵超声检测仪器；仪器全中文操作，采用防水、防油面板，无风扇设计，操作简单、快捷，实现检测数据全程记录是国产先进的智能化相控阵超声检测设备。仪器设置有六组专用钢轨焊缝检测通道，可实现通道参数的存储及调用，实现轨头、轨腰、轨底全覆盖快速探伤功能。
网页内容可能因为网页更新周期原因，内容更新可能有延迟，产品的具体参数以实际交付产品为准。
产品介绍
CTS-PA22A 型钢轨焊缝相控阵超声检测仪是“汕头超声”专门为铁路钢轨焊缝检测而设计的专业相控阵超声检测仪器；仪器全中文操作，采用防水、防油面板，无风扇设计，操作简单、快捷，实现检测数据全程记录是国产先进的智能化相控阵超声检测设备。仪器设置有六组专用钢轨焊缝检测通道，可实现通道参数的存储及调用，实现轨头、轨腰、轨底全覆盖快速探伤功能。
功能特点
- 钢轨焊缝专用检测
具备16:64通道相控阵检测及双通道常规检测功能，满足钢轨焊缝的各种检测需求。 - 软件功能模块化
软件功能模块化设计，将焊缝检测、工艺设计和文件管理分开设计，实现检测工作的分工和协作。 - 钢轨焊缝专用3D工艺仿真模型
具有钢轨焊缝专用3D工艺仿真模型，提供软件、探头和工艺的一站式解决方案。 - 动态深度聚焦
具有动态深度聚焦功能，不同深度的缺陷均能达到很好的检测分辨力。 - 图像平滑处理
具有图像平滑处理功能，提供优质图像显示。 - 在线分析
1.快速打开多个文件。2.声速闸门快速调节。 - 无需风扇散热
无需风扇散热，采用全密封防水防尘设计及自然散热模式，适合现场各种恶劣检测环境。 - 聚焦法则
根据声束角度、焦距、扫查模式、探头及楔块参数等自动计算快速生成，扇形扫查角度步进自动优化。 - ACG和TCG曲线补偿
提供ACG和TCG灵敏度补偿功能，解决扇形扫查时能量分布不均匀及测量误差等问题。 - 滤波器
滤波器0.5-9.7MHz、4.0-12.5MHz、6.7-20.8MHz三档可选，脉冲宽度根据探头频率自动优化，检测铝热焊凸显优良的噪声处理技术。 - 工业级显示屏
8.4寸工业级、全WVGA分辨率（800×600）TFT显示屏，提供防水、耐油触屏操作，室外或强光线下提供极佳的显示效果。 - 左右手同时操控
键盘按键人性化设计，适合左右手同时操控，一键飞梭同时设置各个参数。 - 接口
USB接口，实现数据快速转存；HDMI视频接口提供焊缝检测的培训进行投影。 - 电源供电交直流两用
电源供电交直流两用，可同时使用两块锂电池供电，供电时仪器根据电量可自动切换电池，确保仪器工作6小时以上。
性能指标
| 通道参数 | |
| PA 模 式 | 16:64通道 |
| UT 模 式 | 2通道 |
| 物理参数 | |
| 显示 | 8.4寸800×600 TFT彩色液晶屏 |
| 探头接口 | I-PEX 160 pin相控阵探头接口；C5常规探头接口，支持一发一收及自发自收 |
| I/O 接口 | USB2.0接口（2个）；HDMI高清视频接口；LAN 千兆网口；WIFI 无线网口；GPS接口；GSM接口；二维编码器接口 |
| 存储器 | 内部： 1GB内存+4GB FLASH，SD卡（可扩展32G）；外部： U盘 |
| 重量 | 5.5kg（含2块电池） |
| 体积 | 长×高×宽：298mm×198mm×106mm |
| 电源 | 交流：100V～ 240V；直流：12V |
| 充电 | 仪器内置充电或外置充电器充电 |
| 工作时间 | 6小时 |
| 功率 | 24W |
| 语言 | 中文 |
| 温度特性 | 工作温度：-20℃～ 50℃；存储温度：-20℃～ 60℃ |
| 防护等级 | IP54 |
| 性能参数—PA工作模式 | |
| 重复频率 | 50Hz～ 10kHz |
| 电压 | 双极性 ±45V～ ±100V，步进5V |
| 脉冲宽度 | 20ns～ 800ns，步进5ns |
| 阻尼 | 50Ω |
| 采样频率 | 100MHz |
| 延时精度 | 2.5ns |
| 接收延时 | 0us～ 40us |
| 带宽 | 0.5MHz～ 20.8MHz |
| 增益 | 0.0dB～ 90dB |
| 滤波器 | 0.5～ 9.7MHz、4.0～ 12.5MHz、6.7～ 20.8MHz三档可选 |
| 检波 | 全波 |
| 扫描线 | 最大128线 |
| 触发 | 编码器 |
| 扫描类型 | 线扫、扇扫、C扫 |
| 角度范围 | -89°～ +89° |
| 自动校准 | 声速、延时、TCG、ACG、编码器 |
| 检测范围 | 0.0mm～ 1000mm，最小范围1mm |
| 显示延迟 | 1000mm |
| 单位 | mm |
| 测量闸门 | A、B |
| 闸门起点 | 全范围 |
| 闸门宽度 | 闸门起点到全范围 |
| 闸门高度 | 0%～ 100% |
| 报警 | 声、光 |
| 测量模式 | 峰值、前沿 |
| 显示读数 | 幅度、声程、水平、深度 |
| 测量分辨率 | 0.5mm |
| 性能参数—UT工作模式 | |
| 重复频率 | 50Hz～ 5kHz |
| 电压 | 负方波 -75V～ -250V，步进25V |
| 脉冲宽度 | 20ns～ 800ns，步进5ns |
| 阻尼 | 80Ω、400Ω |
| 采样率 | 200MHz |
| 带宽 | 0.5MHz～ 15MHz |
| 增益 | 0.0dB～ 110.0dB |
| 滤波器 | 宽带、窄带 |
| 检波 | 全波 |
| 扫描类型 | A扫 |
| 自动校准 | DAC、AVG |
| 检测范围 | 0.0～2000mm |
| 显示延迟 | 2000mm |
| 显示移位 | 2000mm |
| 单位 | mm |
| 测量闸门 | A、B |
| 闸门起点 | 全范围 |
| 闸门宽度 | 闸门起点到全范围 |
| 闸门高度 | 0%～ 100% |
| 报警 | 声、光 |
| 测量模式 | 峰值、前沿 |
| 显示读数 | 幅度、声程、水平、深度 |
| 测量分辨率 | 0.1mm |
